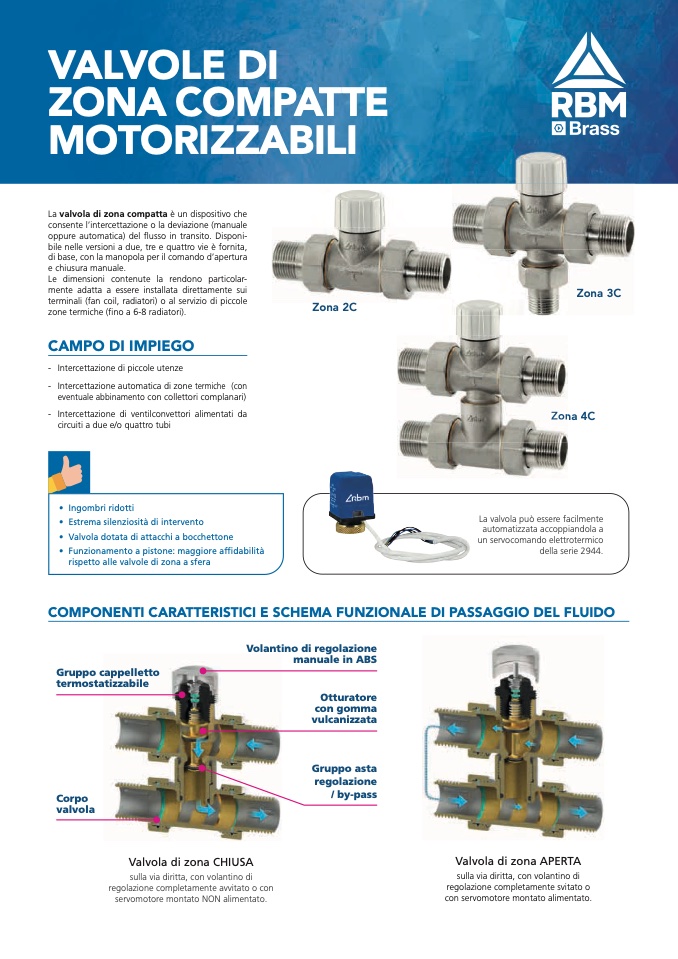

VALVOLE DI

ZONA COMPATTE

MOTORIZZABILI

La valvola di zona compatta è un dispositivo che

consente l’intercettazione o la deviazione (manuale

oppure automatica) del flusso in transito. Disponi-

bile nelle versioni a due, tre e quattro vie è fornita,

di base, con la manopola per il comando d’apertura

e chiusura manuale.

Le dimensioni contenute la rendono particolar-

mente adatta a essere installata direttamente sui

terminali (fan coil, radiatori) o al servizio di piccole

zone termiche (fino a 6-8 radiatori).

CAMPO DI IMPIEGO

- Intercettazione di piccole utenze

- Intercettazione automatica di zone termiche (con

eventuale abbinamento con collettori complanari)

- Intercettazione di ventilconvettori alimentati da

circuiti a due e/o quattro tubi

• Ingombri ridotti

• Estrema silenziosità di intervento

• Valvola dotata di attacchi a bocchettone

• Funzionamento a pistone: maggiore affifidabilità

rispetto alle valvole di zona a sfera

Zona 3C

Zona 2C

Z on

Zo

Z

na 4C

n

COMPONENTI CARATTERISTICI E SCHEMA FUNZIONALE DI PASSAGGIO DEL FLUIDO

La valvola può essere facilmente

automatizzata accoppiandola a

un servocomando elettrotermico

della serie 2944.

Gruppo cappelletto

termostatizzabile

Volantino di regolazione

manuale in ABS

Otturatore

con gomma

vulcanizzata

Gruppo asta

regolazione

/ by-pass

Corpo

valvola

Valvola di zona CHIUSA

sulla via diritta, con volantino di

regolazione completamente avvitato o con

servomotore montato NON alimentato.

Valvola di zona APERTA

sulla via diritta, con volantino di

regolazione completamente svitato o

con servomotore montato alimentato.
