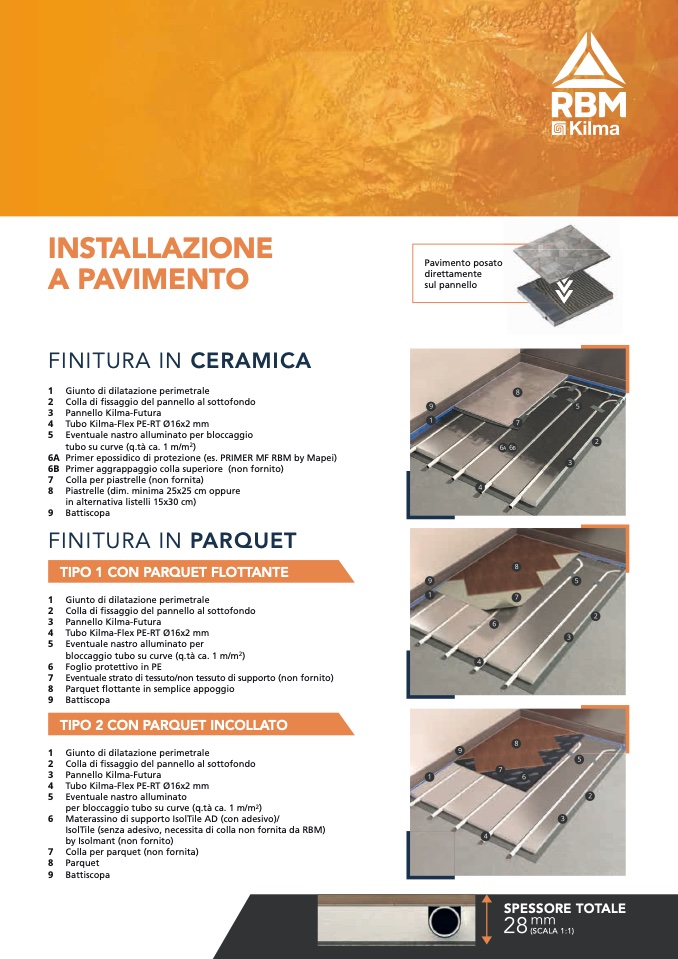

INSTALLAZIONE

A PAVIMENTO

FINITURA IN CERAMICA

1 Giunto di dilatazione perimetrale

2 Colla di fissaggio del pannello al sottofondo

3 Pannello Kilma-Futura

4 Tubo Kilma-Flex PE-RT Ø16x2 mm

5 Eventuale nastro alluminato per bloccaggio

tubo su curve (q.tà ca. 1 m/m

2

)

6A Primerepossidicodiprotezione(es.PRIMERMFRBMbyMapei)

6B Primer aggrappaggio colla superiore (non fornito)

7 Colla per piastrelle (non fornita)

8 Piastrelle (dim. minima 25x25 cm oppure

in alternativa listelli 15x30 cm)

9 Battiscopa

FINITURA IN PARQUET

TIPO 1 CON PARQUET FLOTTANTE

1 Giunto di dilatazione perimetrale

2 Colla di fissaggio del pannello al sottofondo

3 Pannello Kilma-Futura

4 Tubo Kilma-Flex PE-RT Ø16x2 mm

5 Eventuale nastro alluminato per

bloccaggio tubo su curve (q.tà ca. 1 m/m

2

)

6 Foglio protettivo in PE

7 Eventuale strato di tessuto/non tessuto di supporto (non fornito)

8 Parquet flottante in semplice appoggio

9 Battiscopa

TIPO 2 CON PARQUET INCOLLATO

1 Giunto di dilatazione perimetrale

2 Colla di fissaggio del pannello al sottofondo

3 Pannello Kilma-Futura

4 Tubo Kilma-Flex PE-RT Ø16x2 mm

5 Eventuale nastro alluminato

per bloccaggio tubo su curve (q.tà ca. 1 m/m

2

)

6 Materassino di supporto IsolTile AD (con adesivo)/

IsolTile (senza adesivo, necessita di colla non fornita da RBM)

by Isolmant (non fornito)

7 Colla per parquet (non fornita)

8 Parquet

9 Battiscopa

Pavimento posato

direttamente

sul pannello

SPESSORE TOTALE

(SCALA 1:1)
