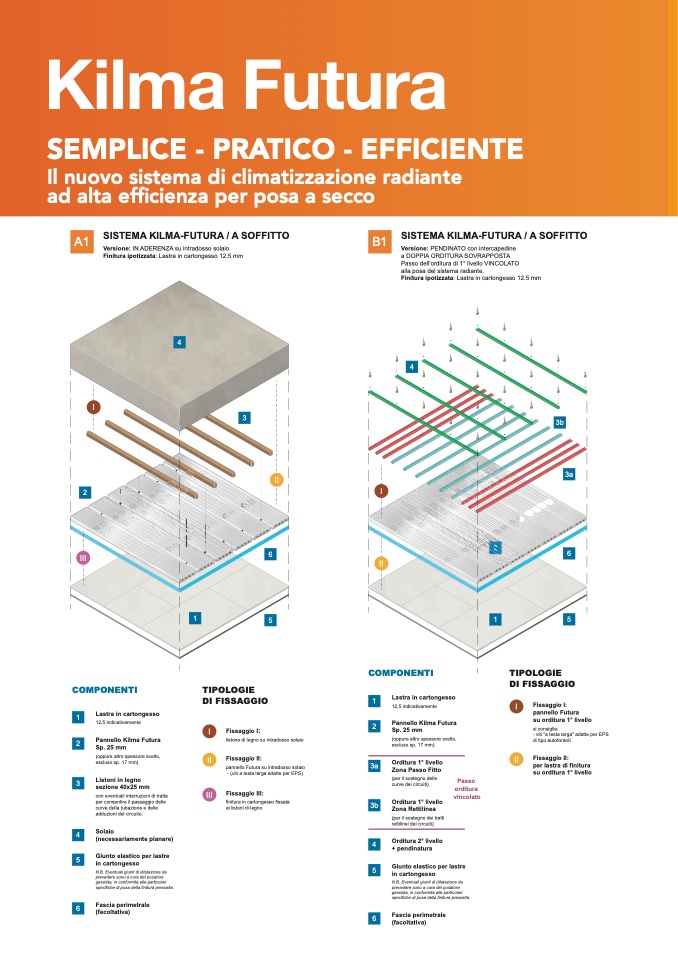

SEMPLICE - PRATICO - EFFICIENTE

Il nuovo sistema di climatizzazione radiante

ad alta efficienza per posa a secco

A1

B1 SISTEMA KILMA-FUTURA / A SOFFITTO

Versione: PENDINATO con intercapedine

a DOPPIA ORDITURA SOVRAPPOSTA

Passo dell'orditura di 1° livello VINCOLATO

alla posa del sistema radiante.

Finitura ipotizzata: Lastra in cartongesso 12.5 mm

SISTEMA KILMA-FUTURA / A SOFFITTO

Versione: IN ADERENZ A su intradosso solaio

Finitura ipotizzata: Lastra in cartongesso 12.5 mm

4

3

II

2

I

I

III

COMPONENTI

6

2

6

II

1

5

1

5

Lastra in cartongesso

1

2

Sp. 25 mm

2

Pannello Kilma Futura

Sp. 25 mm

(oppure altro spessore scelto,

escluso sp. 17 mm)

12,5 indicativamente

I

Fissaggio I:

listone di legno su intradosso solaio

III Fissaggio III:

finitura in cartongesso fissata

ai listoni di legno

Pannello Kilma Futura

(oppure altro spessore scelto,

escluso sp. 17 mm)

Listoni in legno

3

sezione 40x25 mm

Fissaggio II:

4

5

6

4

5

6

(per il sostegno dei tratti

rettilinei dei circuiti)

Orditura 2° livello

+ pendinatura

con eventuali interruz ioni di tratta

per consentire il passaggio delle

curve della tubaz ione e delle

adduz ioni del circuito.

Solaio

(necessariamente planare)

Giunto elastico per lastre

in cartongesso

N.B. Eventuali giunti di dilatazione da

prevedere sono a cura del posatore

gessista, in conformità alle particolari

specifiche di posa della finitura prescelta.

Fascia perimetrale

(facoltativa)

Passo

orditura

vincolato

TIPOLOGIE

DI FISSAGGIO

1

Lastra in cartongesso

12,5 indicativamente

II

pannello Futura su intradosso solaio

- (viti a testa larga adatte per EPS)

3a

Orditura 1° livello

Zona Passo Fitto

(per il sostegno delle

curve dei circuiti)

3b

Orditura 1° livello

Zona Rettilinea

COMPONENTI

TIPOLOGIE

DI FISSAGGIO

I

Fissaggio I:

pannello Futura

su orditura 1° livello

si consiglia:

- viti "a testa larga" adatte per EPS

di tipo autoforanti

Fissaggio II:

II

per lastra di finitura

su orditura 1° livello

4

Giunto elastico per lastre

in cartongesso

N.B. Eventuali giunti di dilatazione da

prevedere sono a cura del posatore

gessista, in conformità alle particolari

specifiche di posa della finitura prescelta.

Fascia perimetrale

(facoltativa)

3b

3a
