B2 SISTEMA KILMA-FUTURA / A SOFFITTO

C2 SISTEMA KILMA-FUTURA / A SOFFITTO

I

II

4

3

I

II

5

4

3

2

7

6

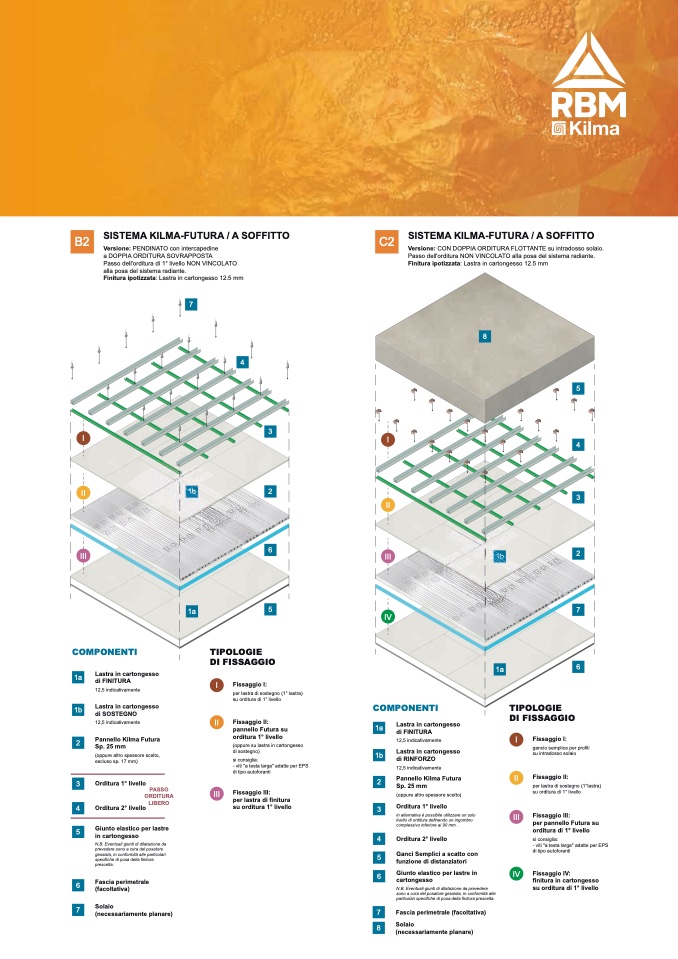

Versione: PENDINATO con intercapedine

a DOPPIA ORDITURA SOVRAPPOSTA

Passo dell'orditura di 1° livello NON VINCOLATO

alla posa del sistema radiante.

Finitura ipotizzata: Lastra in cartongesso 12.5 mm

Versione: CON DOPPIA ORDITURA FLOTTANTE su intradosso solaio.

Passo dell'orditura NON VINCOLATO alla posa del sistema radiante.

Finitura ipotizzata: Lastra in cartongesso 12.5 mm

COMPONENTI

Lastra in cartongesso

di FINITURA

12,5 indicativamente

TIPOLOGIE

DI FISSAGGIO

I

Fissaggio I:

per lastra di sostegno (1° lastra)

su orditura di 1° livello

II Fissaggio II:

pannello Futura su

orditura 1° livello

(oppure su lastra in cartongesso

di sostegno)

si consiglia:

- viti "a testa larga" adatte per EPS

di tipo autoforanti

III Fissaggio III:

per lastra di finitura

su orditura 1° livello

1a

1a

1b Lastra in cartongesso

COMPONENTI

Lastra in cartongesso

1a

di FINITURA

12,5 indicativamente

1b

Lastra in cartongesso

di RINFORZO

12,5 indicativamente

Pannello Kilma Futura

2

Sp. 25 mm

(oppure altro spessore scelto)

3

Orditura 1° livello

in alternativa è possibile utilizzare un solo

livello di orditura definendo un ingombro

complessivo inferiore ai 90 mm .

4

Orditura 2° livello

TIPOLOGIE

DI FISSAGGIO

2

di SOSTEGNO

12,5 indicativamente

Pannello Kilma Futura

Sp. 25 mm

(oppure altro spessore scelto,

escluso sp. 17 mm)

I

Fissaggio I:

gancio semplice per profili

su intradosso solaio

II Fissaggio II:

per lastra di sostegno (1°lastra)

su orditura di 1° livello

Fissaggio III:

per pannello Futura su

orditura di 1° livello

si consiglia:

- viti "a testa larga" adatte per EPS

di tipo autoforanti

IV Fissaggio IV:

finitura in cartongesso

3

Orditura 1° livello

PASSO

ORDITURA

LIBERO

4

Orditura 2° livello

III

5

6

7

Giunto elastico per lastre

in cartongesso

N.B. Eventuali giunti di dilatazione da

prevedere sono a cura del posatore

gessista, in conformità alle particolari

specifiche di posa della finitura

prescelta.

Fascia perimetrale

(facoltativa)

Solaio

(necessariamente planare)

5

6

Ganci Semplici a scatto con

funzione di distanziatori

Giunto elastico per lastre in

cartongesso

N.B. Eventuali giunti di dilatazione da prevedere

sono a cura del posatore gessista, in conformità alle

particolari specifiche di posa della finitura prescelta.

7

1b

2

III

6

III

1b

1a

5

IV

7

Fascia perimetrale (facoltativa)

8

Solaio

(necessariamente planare)

8

su orditura di 1° livello
