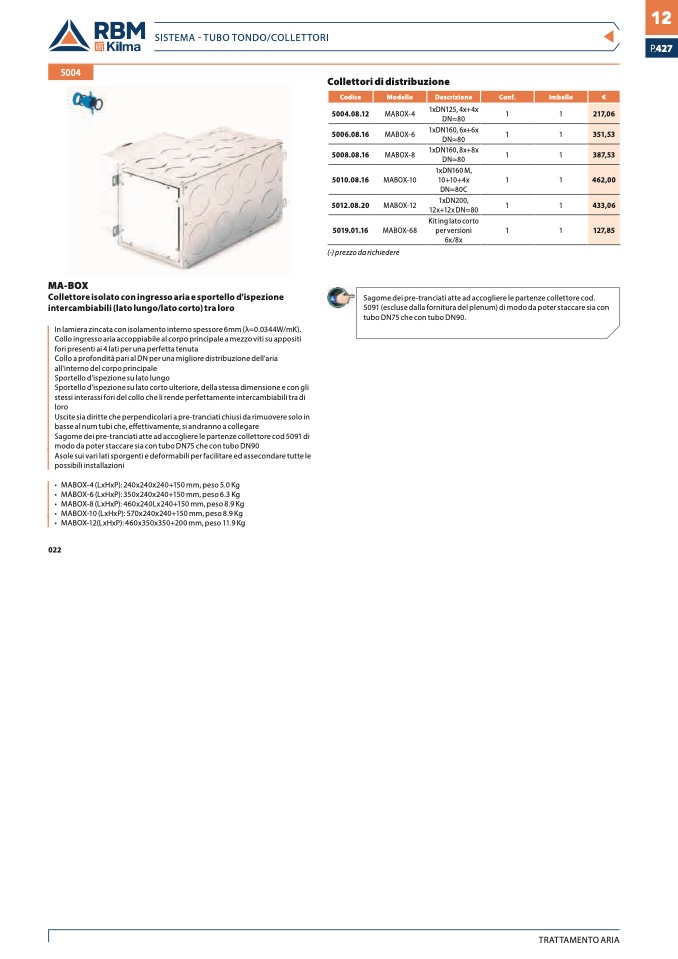

SISTEMA - TUBO TONDO/COLLETTORI

12

5004

Collettori di distribuzione

Codice

Modello

Descrizione

Conf.

Imballo

€

5004.08.12

MABOX-4

1xDN125, 4x+4x

DN≈80

1

1

217,06

5006.08.16

MABOX-6

1xDN160, 6x+6x

DN≈80

1

1

351,53

5008.08.16

MABOX-8

1xDN160, 8x+8x

DN≈80

1

1

387,53

5010.08.16

MABOX-10

1xDN160 M,

10+10+4x

DN≈80C

1

1

462,00

5012.08.20

MABOX-12

1xDN200,

12x+12x DN≈80

1

1

433,06

5019.01.16

MABOX-68

Kit ing lato corto

per versioni

6x/8x

1

1

127,85

MA-BOX

Collettore isolato con ingresso aria e sportello d'ispezione

intercambiabili (lato lungo/lato corto) tra loro

In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/mK).

Collo ingresso aria accoppiabile al corpo principale a mezzo viti su appositi

fori presenti ai 4 lati per una perfetta tenuta

Collo a profondità pari al DN per una migliore distribuzione dell'aria

all'interno del corpo principale

Sportello d'ispezione su lato lungo

Sportello d'ispezione su lato corto ulteriore, della stessa dimensione e con gli

stessi interassi fori del collo che li rende perfettamente intercambiabili tra di

loro

Uscite sia diritte che perpendicolari a pre-tranciati chiusi da rimuovere solo in

basse al num tubi che, effettivamente, si andranno a collegare

Sagome dei pre-tranciati atte ad accogliere le partenze collettore cod 5091 di

modo da poter staccare sia con tubo DN75 che con tubo DN90

Asole sui vari lati sporgenti e deformabili per facilitare ed assecondare tutte le

possibili installazioni

• MABOX-4 (LxHxP): 240x240x240+150 mm, peso 5.0 Kg

• MABOX-6 (LxHxP): 350x240x240+150 mm, peso 6.3 Kg

• MABOX-8 (LxHxP): 460x240Lx240+150 mm, peso 8.9 Kg

• MABOX-10 (LxHxP): 570x240x240+150 mm, peso 8.9 Kg

• MABOX-12(LxHxP): 460x350x350+200 mm, peso 11.9 Kg

022

(-) prezzo da richiedere

Sagome dei pre-tranciati atte ad accogliere le partenze collettore cod.

5091 (escluse dalla fornitura del plenum) di modo da poter staccare sia con

tubo DN75 che con tubo DN90.

TRATTAMENTO ARIA

P.427
