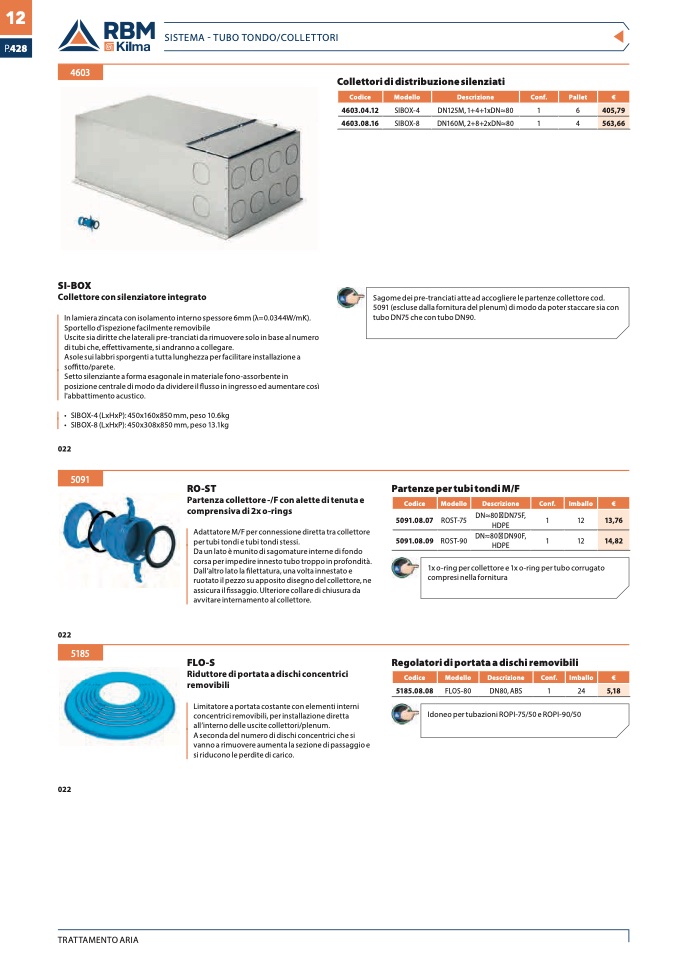

SISTEMA - TUBO TONDO/COLLETTORI
4603
Collettori di distribuzione silenziati
Codice
Modello
Descrizione
Conf.
Pallet
€
4603.04.12
SIBOX-4
DN125M, 1+4+1xDN≈80
1
6
405,79
4603.08.16
SIBOX-8
DN160M, 2+8+2xDN≈80
1
4
563,66
SI-BOX
Collettore con silenziatore integrato
In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/mK).
Sportello d'ispezione facilmente removibile
Uscite sia diritte che laterali pre-tranciati da rimuovere solo in base al numero
di tubi che, effettivamente, si andranno a collegare.
Asole sui labbri sporgenti a tutta lunghezza per facilitare installazione a
soffitto/parete.
Setto silenziante a forma esagonale in materiale fono-assorbente in
posizione centrale di modo da dividere il flusso in ingresso ed aumentare così
l'abbattimento acustico.
• SIBOX-4 (LxHxP): 450x160x850 mm, peso 10.6kg
• SIBOX-8 (LxHxP): 450x308x850 mm, peso 13.1kg
Sagome dei pre-tranciati atte ad accogliere le partenze collettore cod.
5091 (escluse dalla fornitura del plenum) di modo da poter staccare sia con
tubo DN75 che con tubo DN90.
022
5091
RO-ST
Partenza collettore -/F con alette di tenuta e
comprensiva di 2x o-rings
Adattatore M/F per connessione diretta tra collettore
per tubi tondi e tubi tondi stessi.
Da un lato è munito di sagomature interne di fondo
corsa per impedire innesto tubo troppo in profondità.
Dall’altro lato la filettatura, una volta innestato e
ruotato il pezzo su apposito disegno del collettore, ne
assicura il fissaggio. Ulteriore collare di chiusura da
avvitare internamento al collettore.
FLO-S
Riduttore di portata a dischi concentrici
removibili
Limitatore a portata costante con elementi interni
concentrici removibili, per installazione diretta
all’interno delle uscite collettori/plenum.
A seconda del numero di dischi concentrici che si
vanno a rimuovere aumenta la sezione di passaggio e
si riducono le perdite di carico.
Partenze per tubi tondi M/F
1x o-ring per collettore e 1x o-ring per tubo corrugato
compresi nella fornitura
Regolatori di portata a dischi removibili
Idoneo per tubazioni ROPI-75/50 e ROPI-90/50
Codice
Modello
Descrizione
Conf.
Imballo
€
5091.08.07
ROST-75
DN≈80 DN75F,
HDPE
1
12
13,76
5091.08.09
ROST-90
DN≈80 DN90F,
HDPE
1
12
14,82
022
5185
022
Codice
Modello
Descrizione
Conf.
Imballo
€
5185.08.08
FLOS-80
DN80, ABS
1
24
5,18
