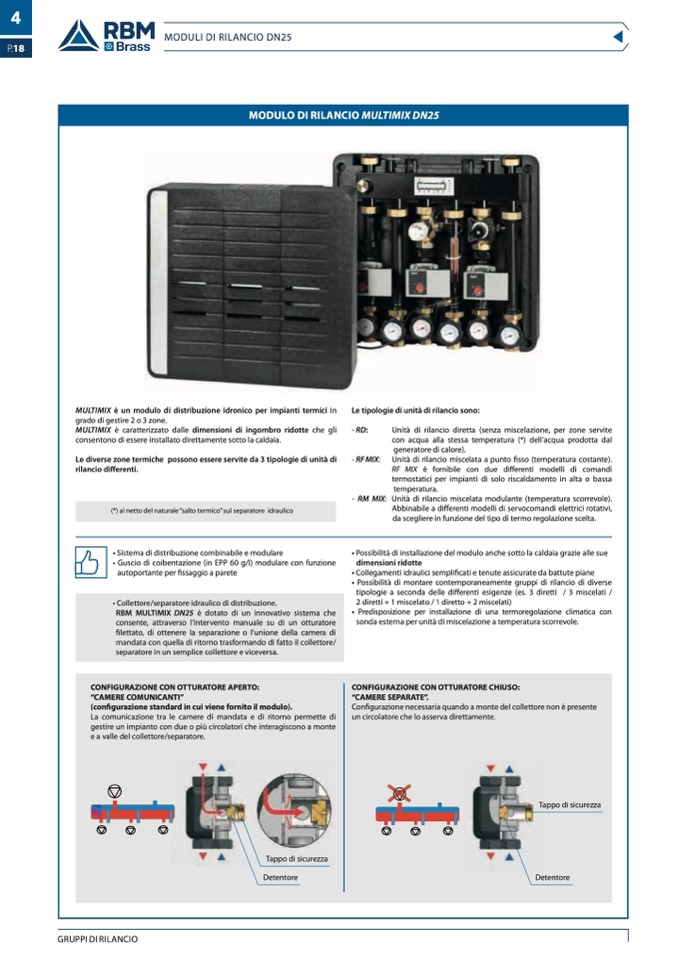

MODULO DI RILANCIO MULTIMIX DN25
MULTIMIX è un modulo di distribuzione idronico per impianti termici in
grado di gestire 2 o 3 zone.
MULTIMIX è caratterizzato dalle dimensioni di ingombro ridotte che gli
consentono di essere installato direttamente sotto la caldaia.
Le diverse zone termiche possono essere servite da 3 tipologie di unità di
rilancio difffferenti.
(*) al netto del naturale “salto termico” sul separatore idraulico
• Sistema di distribuzione combinabile e modulare
• Guscio di coibentazione (in EPP 60 g/l) modulare con funzione
autoportante per fifissaggio a parete
Le tipologie di unità di rilancio sono:
- RD:
- RF MIX:
- RM MIX:
Unità di rilancio diretta (senza miscelazione, per zone servite
con acqua alla stessa temperatura (*) dell’acqua prodotta dal
generatore di calore).
Unit
à di rilancio miscelata a punto fifisso (temperatura costante).
RF MIX
è fornibile con due difffferenti modelli di comandi
termostatici per impianti di solo riscaldamento in alta o bassa
temperatura.
Unit
à di rilancio miscelata modulante (temperatura scorrevole).
Abbinabile a difffferenti modelli di servocomandi elettrici rotativi,
da scegliere in funzione del tipo di termo regolazione scelta.
• Possibilità di installazione del modulo anche sotto la caldaia grazie alle sue
dimensioni ridotte
• Collegamenti idraulici semplifificati e tenute assicurate da battute piane
• Possibilità di montare contemporaneamente gruppi di rilancio di diverse
tipologie a seconda delle difffferenti esigenze (es. 3 diretti / 3 miscelati /
2 diretti + 1 miscelato / 1 diretto + 2 miscelati)
• Predisposizione per installazione di una termoregolazione climatica con
sonda esterna per unità di miscelazione a temperatura scorrevole.
• Collettore/separatore idraulico di distribuzione.
RBM MULTIMIX DN25 è dotato di un innovativo sistema che
consente, attraverso l’intervento manuale su di un otturatore
fifilettato, di ottenere la separazione o l’unione della camera di
mandata con quella di ritorno trasformando di fatto il collettore/
separatore in un semplice collettore e viceversa.
CONFIGURAZIONE CON OTTURATORE APERTO:
“CAMERE COMUNICANTI”
(confifigurazione standard in cui viene fornito il modulo).
La comunicazione tra le camere di mandata e di ritorno permette di
gestire un impianto con due o più circolatori che interagiscono a monte
e a valle del collettore/separatore.
CONFIGURAZIONE CON OTTURATORE CHIUSO:
“CAMERE SEPARATE”.
Confifigurazione necessaria quando a monte del collettore non
è presente
un circolatore che lo asserva direttamente.
Tappo di sicurezza
Detentore
o
Detentore
T
T a
a p
p p
p o
d
d i
i s s
i
i c
c u
u r
r
e
e z
z z
z
a
a
