MODULI DI RILANCIO DN25

4

P.19

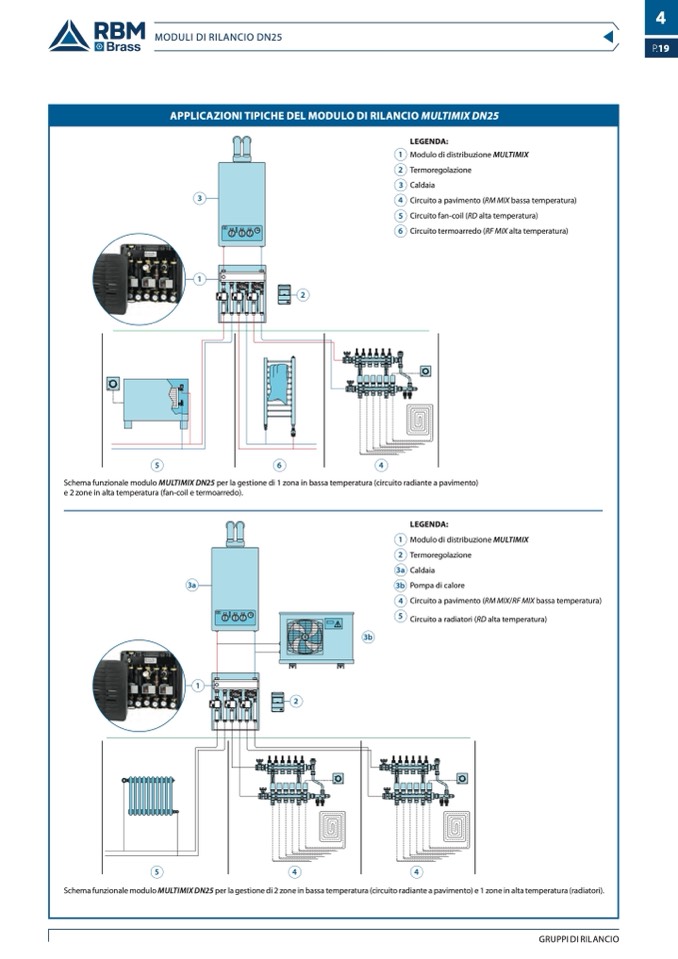

APPLICAZIONI TIPICHE DEL MODULO DI RILANCIO MULTIMIX DN25

3

1

LEGENDA:

1 Modulo di distribuzione MULTIMIX

2 Termoregolazione

3 Caldaia

4 Circuito a pavimento (RM MIX bassa temperatura)

5 Circuito fan-coil (RD alta temperatura)

6 Circuito termoarredo (RF MIX alta temperatura)

5

6

4

Schema funzionale modulo MULTIMIX DN25 per la gestione di 1 zona in bassa temperatura (circuito radiante a pavimento)

e 2 zone in alta temperatura (fan-coil e termoarredo).

3a

1

1

2

3a

3b

4

5

LEGENDA:

Modulo di distribuzione MULTIMIX

Termoregolazione

Caldaia

Pompa di calore

Circuito a pavimento (RM MIX/RF MIX bassa temperatura)

Circuito a radiatori (RD alta temperatura)

5

4

4

3

2

2

Schema funzionale modulo MULTIMIX DN25 per la gestione di 2 zone in bassa temperatura (circuito radiante a pavimento) e 1 zone in alta temperatura (radiatori).

10

30

15

20

25

1

10

30

3b

10

15

20

30

25

1

15

25

20

1

GRUPPI DI RILANCIO
