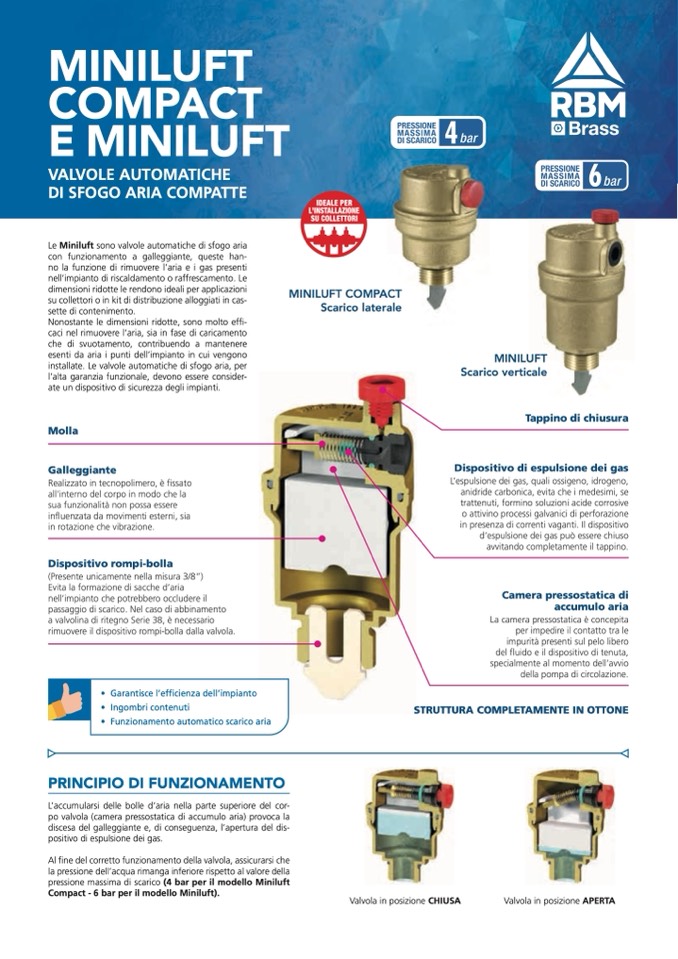

MINILUFT

COMPACT

E MINILUFT

VALVOLE AUTOMATICHE

DI SFOGO ARIA COMPATTE

Le Miniluft sono valvole automatiche di sfogo aria

con funzionamento a galleggiante, queste han-

no la funzione di rimuovere l’aria e i gas presenti

nell’impianto di riscaldamento o raffrescamento. Le

dimensioni ridotte le rendono ideali per applicazioni

su collettori o in kit di distribuzione alloggiati in cas-

sette di contenimento.

Nonostante le dimensioni ridotte, sono molto effi-

caci nel rimuovere l’aria, sia in fase di caricamento

che di svuotamento, contribuendo a mantenere

esenti da aria i punti dell’impianto in cui vengono

installate. Le valvole automatiche di sfogo aria, per

l’alta garanzia funzionale, devono essere consider-

ate un dispositivo di sicurezza degli impianti.

Molla

Galleggiante

Realizzato in tecnopolimero, è fissato

all’interno del corpo in modo che la

sua funzionalità non possa essere

influenzata da movimenti esterni, sia

in rotazione che vibrazione.

Dispositivo rompi-bolla

(Presente unicamente nella misura 3/8”)

Evita la formazione di sacche d’aria

nell’impianto che potrebbero occludere il

passaggio di scarico. Nel caso di abbinamento

a valvolina di ritegno Serie 38, è necessario

rimuovere il dispositivo rompi-bolla dalla valvola.

• Garantisce l’effificienza dell’impianto

• Ingombri contenuti

• Funzionamento automatico scarico aria

PRINCIPIO DI FUNZIONAMENTO

L’accumularsi delle bolle d’aria nella parte superiore del cor-

po valvola (camera pressostatica di accumulo aria) provoca la

discesa del galleggiante e, di conseguenza, l’apertura del dis-

positivo di espulsione dei gas.

Al fine del corretto funzionamento della valvola, assicurarsi che

la pressione dell’acqua rimanga inferiore rispetto al valore della

pressione massima di scarico (4 bar per il modello Miniluft

Compact - 6 bar per il modello Miniluft).

MINILUFT COMPACT

Scarico laterale

MINILUFT

Scarico verticale

Tappino di chiusura

Dispositivo di espulsione dei gas

L’espulsione dei gas, quali ossigeno, idrogeno,

anidride carbonica, evita che i medesimi, se

trattenuti, formino soluzioni acide corrosive

o attivino processi galvanici di perforazione

in presenza di correnti vaganti. Il dispositivo

d’espulsione dei gas pu

ò essere chiuso

avvitando completamente il tappino.

Camera pressostatica di

accumulo aria

La camera pressostatica

è concepita

per impedire il contatto tra le

impurità presenti sul pelo libero

del fluido e il dispositivo di tenuta,

specialmente al momento dell’avvio

della pompa di circolazione.

STRUTTURA COMPLETAMENTE IN OTTONE

Valvola in posizione CHIUSA

Valvola in posizione APERTA
