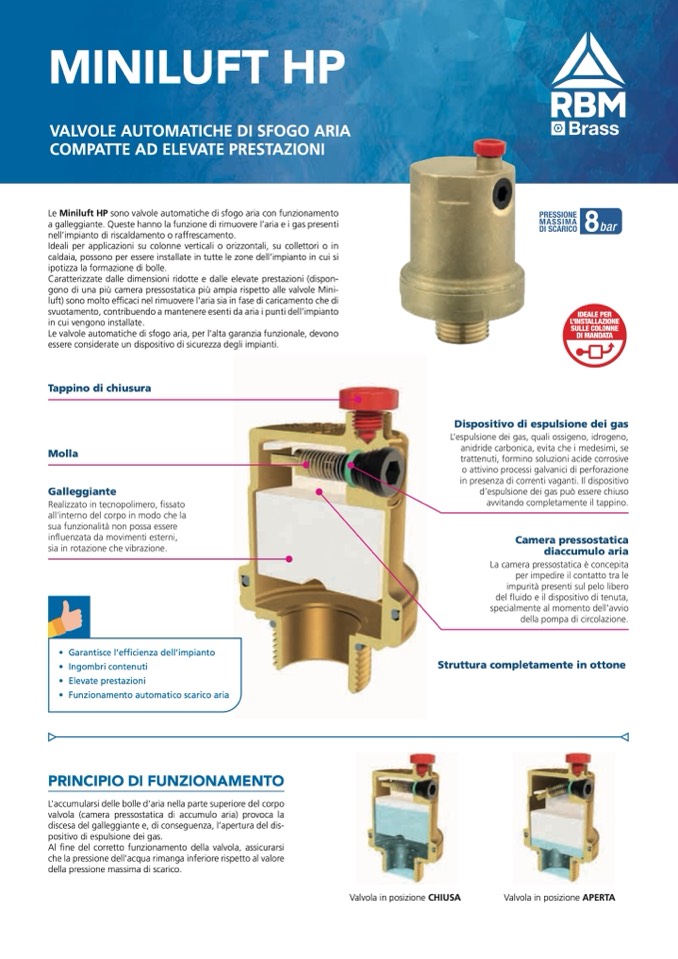

MINILUFT HP

VALVOLE AUTOMATICHE DI SFOGO ARIA

COMPATTE AD ELEVATE PRESTAZIONI

Le Miniluft HP sono valvole automatiche di sfogo aria con funzionamento

a galleggiante. Queste hanno la funzione di rimuovere l’aria e i gas presenti

nell’impianto di riscaldamento o raffrescamento.

Ideali per applicazioni su colonne verticali o orizzontali, su collettori o in

caldaia, possono per essere installate in tutte le zone dell’impianto in cui si

ipotizza la formazione di bolle.

Caratterizzate dalle dimensioni ridotte e dalle elevate prestazioni (dispon-

gono di una più camera pressostatica pi

ù ampia rispetto alle valvole Mini-

luft) sono molto efficaci nel rimuovere l’aria sia in fase di caricamento che di

svuotamento, contribuendo a mantenere esenti da aria i punti dell’impianto

in cui vengono installate.

Le valvole automatiche di sfogo aria, per l’alta garanzia funzionale, devono

essere considerate un dispositivo di sicurezza degli impianti.

Tappino di chiusura

Molla

Galleggiante

Realizzato in tecnopolimero, fissato

all’interno del corpo in modo che la

sua funzionalità non possa essere

influenzata da movimenti esterni,

sia in rotazione che vibrazione.

• Garantisce l’effificienza dell’impianto

• Ingombri contenuti

• Elevate prestazioni

• Funzionamento automatico scarico aria

PRINCIPIO DI FUNZIONAMENTO

L’accumularsi delle bolle d’aria nella parte superiore del corpo

valvola (camera pressostatica di accumulo aria) provoca la

discesa del galleggiante e, di conseguenza, l’apertura del dis-

positivo di espulsione dei gas.

Al fine del corretto funzionamento della valvola, assicurarsi

che la pressione dell’acqua rimanga inferiore rispetto al valore

della pressione massima di scarico.

Dispositivo di espulsione dei gas

L’espulsione dei gas, quali ossigeno, idrogeno,

anidride carbonica, evita che i medesimi, se

trattenuti, formino soluzioni acide corrosive

o attivino processi galvanici di perforazione

in presenza di correnti vaganti. Il dispositivo

d’espulsione dei gas può essere chiuso

avvitando completamente il tappino.

Camera pressostatica

diaccumulo aria

La camera pressostatica è concepita

per impedire il contatto tra le

impurità presenti sul pelo libero

del fluido e il dispositivo di tenuta,

specialmente al momento dell’avvio

della pompa di circolazione.

Struttura completamente in ottone

Valvola in posizione CHIUSA

Valvola in posizione APERTA
