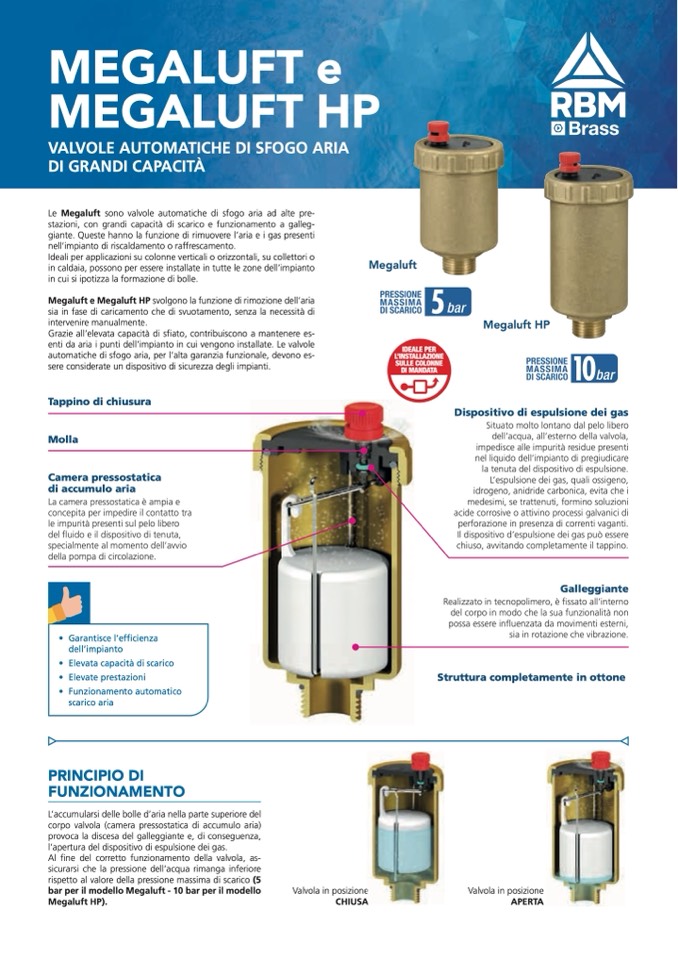

MEGALUFT e
MEGALUFT HP
VALVOLE AUTOMATICHE DI SFOGO ARIA
DI GRANDI CAPACITÀ
Le Megaluft sono valvole automatiche di sfogo aria ad alte pre-
stazioni, con grandi capacità di scarico e funzionamento a galleg-
giante. Queste hanno la funzione di rimuovere l’aria e i gas presenti
nell’impianto di riscaldamento o raffrescamento.
Ideali per applicazioni su colonne verticali o orizzontali, su collettori o
in caldaia, possono per essere installate in tutte le zone dell’impianto
in cui si ipotizza la formazione di bolle.
Megaluft e Megaluft HP svolgono la funzione di rimozione dell’aria
sia in fase di caricamento che di svuotamento, senza la necessità di
intervenire manualmente.
Grazie all’elevata capacità di sfiato, contribuiscono a mantenere es-
enti da aria i punti dell’impianto in cui vengono installate. Le valvole
automatiche di sfogo aria, per l’alta garanzia funzionale, devono es-
sere considerate un dispositivo di sicurezza degli impianti.
Megaluft
Tappino di chiusura
Molla
Camera pressostatica
di accumulo aria
La camera pressostatica è ampia e
concepita per impedire il contatto tra
le impurità presenti sul pelo libero
del fluido e il dispositivo di tenuta,
specialmente al momento dell’avvio
della pompa di circolazione.
• Garantisce l’effificienza
dell’impianto
• Elevata capacità di scarico
• Elevate prestazioni
• Funzionamento automatico
scarico aria
PRINCIPIO DI
FUNZIONAMENTO
L’accumularsi delle bolle d’aria nella parte superiore del
corpo valvola (camera pressostatica di accumulo aria)
provoca la discesa del galleggiante e, di conseguenza,
l’apertura del dispositivo di espulsione dei gas.
Al fine del corretto funzionamento della valvola, as-
sicurarsi che la pressione dell’acqua rimanga inferiore
rispetto al valore della pressione massima di scarico (5
bar per il modello Megaluft - 10 bar per il modello
Megaluft HP).
Valvola in posizione
CHIUSA
A
Megaluft HP
Dispositivo di espulsione dei gas
Situato molto lontano dal pelo libero
dell’acqua, all’esterno della valvola,
impedisce alle impurità residue presenti
nel liquido dell’impianto di pregiudicare
la tenuta del dispositivo di espulsione.
L’espulsione dei gas, quali ossigeno,
idrogeno, anidride carbonica, evita che i
medesimi, se trattenuti, formino soluzioni
acide corrosive o attivino processi galvanici di
perforazione in presenza di correnti vaganti.
Il dispositivo d’espulsione dei gas pu
ò essere
chiuso, avvitando completamente il tappino.
Galleggiante
Realizzato in tecnopolimero, è
fissato all’interno
del corpo in modo che la sua funzionalità non
possa essere in
fluenzata da movimenti esterni,
sia in rotazione che vibrazione.
Struttura completamente in ottone
Valvola in posizione
APERTA
