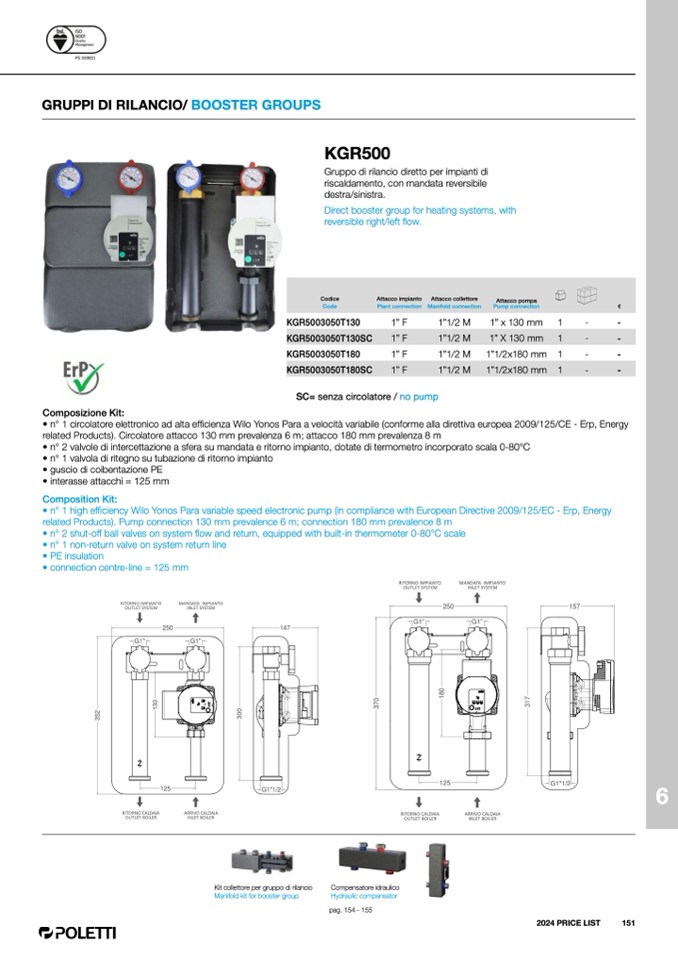

GRUPPI DI RILANCIO/ BOOSTER GROUPS
KGR500
Gruppo di rilancio diretto per impianti di
riscaldamento, con mandata reversibile
destra/sinistra.
Direct booster group for heating systems, with
reversible right/left flow.
KGR5003050T130
1” F
1”1/2 M
1” x 130 mm 1
-
-
KGR5003050T180
1” F
1”1/2 M 1”1/2x180 mm 1
-
-
SC= senza circolatore / no pump
Codice
Code
Attacco impianto
Plant connection
Attacco collettore
Manifold connection
Attacco pompa
Pump connection
€
KGR5003050T130SC
1” F
1”1/2 M
1” X 130 mm
1
-
-
KGR5003050T180SC
1” F
1”1/2 M
1”1/2x180 mm
1
-
-
Composizione Kit:
• n° 1 circolatore elettronico ad alta efficienza Wilo Yonos Para a velocità variabile (conforme alla direttiva europea 2009/125/CE - Erp, Energy
related Products). Circolatore attacco 130 mm prevalenza 6 m; attacco 180 mm prevalenza 8 m
• n° 2 valvole di intercettazione a sfera su mandata e ritorno impianto, dotate di termometro incorporato scala 0-80°C
• n° 1 valvola di ritegno su tubazione di ritorno impianto
• guscio di coibentazione PE
• interasse attacchi = 125 mm
Composition Kit:
• n° 1 high efficiency Wilo Yonos Para variable speed electronic pump (in compliance with European Directive 2009/125/EC - Erp, Energy
related Products). Pump connection 130 mm prevalence 6 m; connection 180 mm prevalence 8 m
• n° 2 shut-off ball valves on system flow and return, equipped with built-in thermometer 0-80°C scale
• n° 1 non-return valve on system return line
• PE insulation
• connection centre-line = 125 mm
RITORNO IMPIANTO
OUTLET SYSTEM
MANDATA IMPIANTO
INLET SYSTEM
G1"
G1"
RITORNO CALDAIA
OUTLET BOILER
ARRIVO CALDAIA
INLET BOILER
250
157
125
G1"1/2
3
7
0
1
8
0
3
1
7
RITORNO IMPIANTO
OUTLET SYSTEM
MANDATA IMPIANTO
INLET SYSTEM
G1"
G1"
RITORNO CALDAIA
OUTLET BOILER
ARRIVO CALDAIA
INLET BOILER
250
147
125
G1"1/2
3
5
2
1
3
0
3
0
0
Kit collettore per gruppo di rilancio
Manifold kit for booster group
Compensatore idraulico
Hydraulic compensator
pag. 154 - 155
2024 PRICE LIST
151
6
