06.

COMPONENTI PER CENTRALE TERMICA E SOLARE

GRUPPI DI RILANCIO/ BOOSTER GROUPS

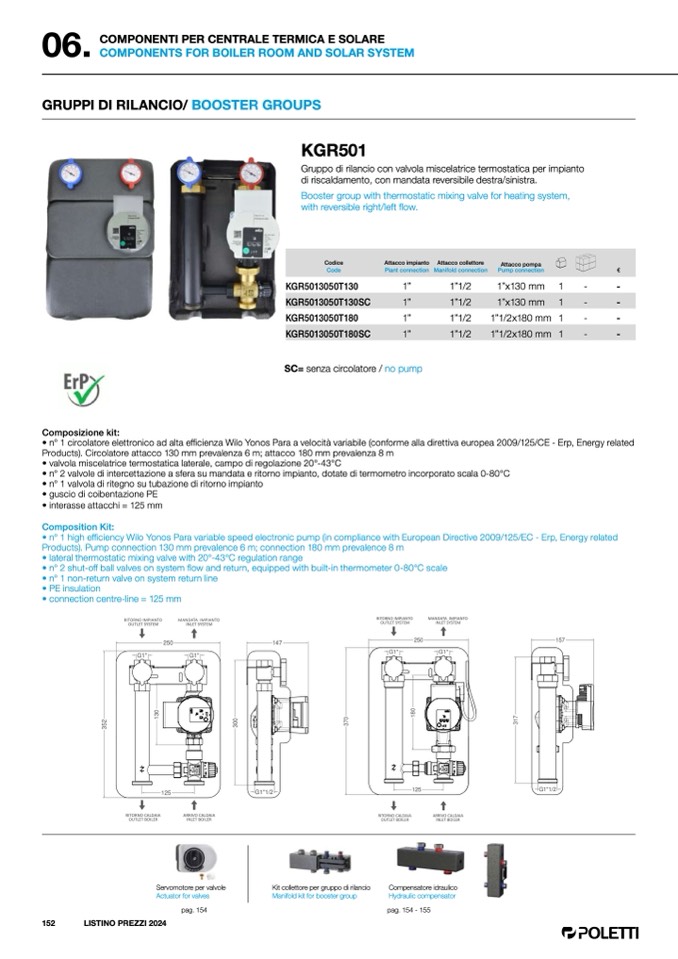

KGR501

COMPONENTS FOR BOILER ROOM AND SOLAR SYSTEM

Gruppo di rilancio con valvola miscelatrice termostatica per impianto

di riscaldamento, con mandata reversibile destra/sinistra.

Booster group with thermostatic mixing valve for heating system,

with reversible right/left flow.

KGR5013050T130

1”

1”1/2

1”x130 mm 1

-

-

KGR5013050T180

1”

1”1/2

1”1/2x180 mm 1

-

-

SC= senza circolatore / no pump

Codice

Code

Attacco impianto

Plant connection

Attacco collettore

Manifold connection

Attacco pompa

Pump connection

€

KGR5013050T130SC

1”

1”1/2

1”x130 mm

1

-

-

KGR5013050T180SC

1”

1”1/2

1”1/2x180 mm

1

-

-

Composizione kit:

• n° 1 circolatore elettronico ad alta efficienza Wilo Yonos Para a velocità variabile (conforme alla direttiva europea 2009/125/CE - Erp, Energy related

Products). Circolatore attacco 130 mm prevalenza 6 m; attacco 180 mm prevalenza 8 m

• valvola miscelatrice termostatica laterale, campo di regolazione 20°-43°C

• n° 2 valvole di intercettazione a sfera su mandata e ritorno impianto, dotate di termometro incorporato scala 0-80°C

• n° 1 valvola di ritegno su tubazione di ritorno impianto

• guscio di coibentazione PE

• interasse attacchi = 125 mm

Composition Kit:

• n° 1 high efficiency Wilo Yonos Para variable speed electronic pump (in compliance with European Directive 2009/125/EC - Erp, Energy related

Products). Pump connection 130 mm prevalence 6 m; connection 180 mm prevalence 8 m

• lateral thermostatic mixing valve with 20°-43°C regulation range

• n° 2 shut-off ball valves on system flow and return, equipped with built-in thermometer 0-80°C scale

• n° 1 non-return valve on system return line

• PE insulation

• connection centre-line = 125 mm

RITORNO IMPIANTO

OUTLET SYSTEM

MANDATA IMPIANTO

INLET SYSTEM

G1"

G1"

RITORNO CALDAIA

OUTLET BOILER

ARRIVO CALDAIA

INLET BOILER

250

157

125

G1"1/2

3

7

0

1

8

0

3

1

7

RITORNO IMPIANTO

OUTLET SYSTEM

MANDATA IMPIANTO

INLET SYSTEM

G1"

G1"

RITORNO CALDAIA

OUTLET BOILER

ARRIVO CALDAIA

INLET BOILER

250

147

125

G1"1/2

3

5

2

1

3

0

3

0

0

152

LISTINO PREZZI 2024

Servomotore per valvole

Actuator for valves

Kit collettore per gruppo di rilancio

Manifold kit for booster group

Compensatore idraulico

Hydraulic compensator

pag. 154

pag. 154 - 155
