Scambiatori a piastre

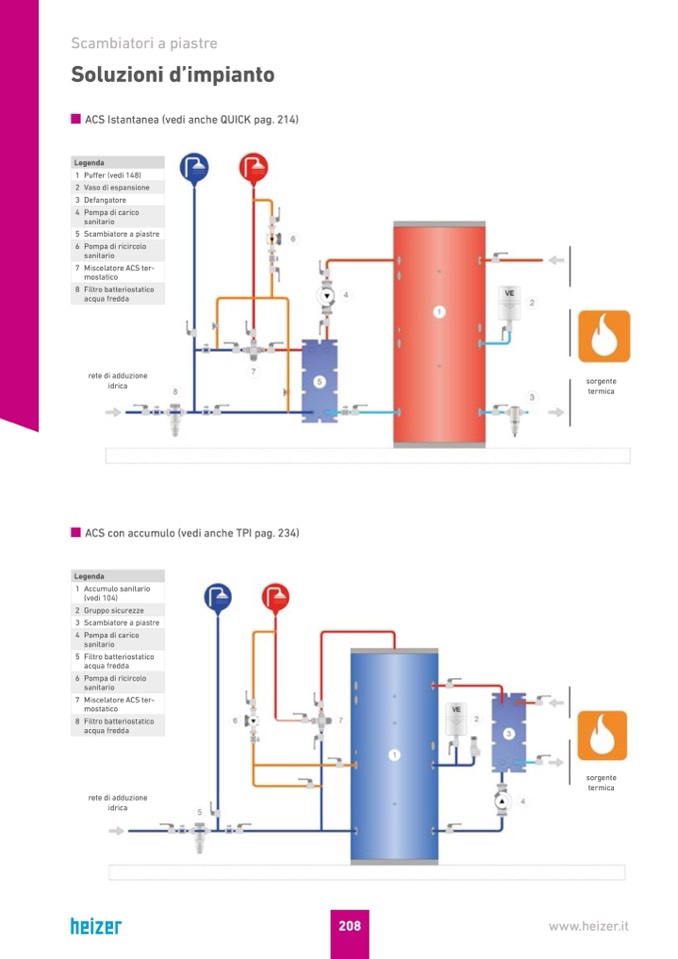

Soluzioni d’impianto

ACS Istantanea (vedi anche QUICK pag. 214)

Legenda

1

Puffer (vedi 148)

2

Vaso di espansione

3

Defangatore

4

Pompa di carico

sanitario

5

Scambiatore a piastre

6

Pompa di ricircolo

sanitario

7

Miscelatore ACS ter-

mostatico

8

Filtro batteriostatico

acqua fredda

rete di adduzione

idrica

ACS con accumulo (vedi anche TPI pag. 234)

sorgente

termica

Legenda

1

Accumulo sanitario

(vedi 104)

2

Gruppo sicurezze

3

Scambiatore a piastre

4

Pompa di carico

sanitario

5

Filtro batteriostatico

acqua fredda

6

Pompa di ricircolo

sanitario

7

Miscelatore ACS ter-

mostatico

8

Filtro batteriostatico

acqua fredda

rete di adduzione

idrica

sorgente

termica
