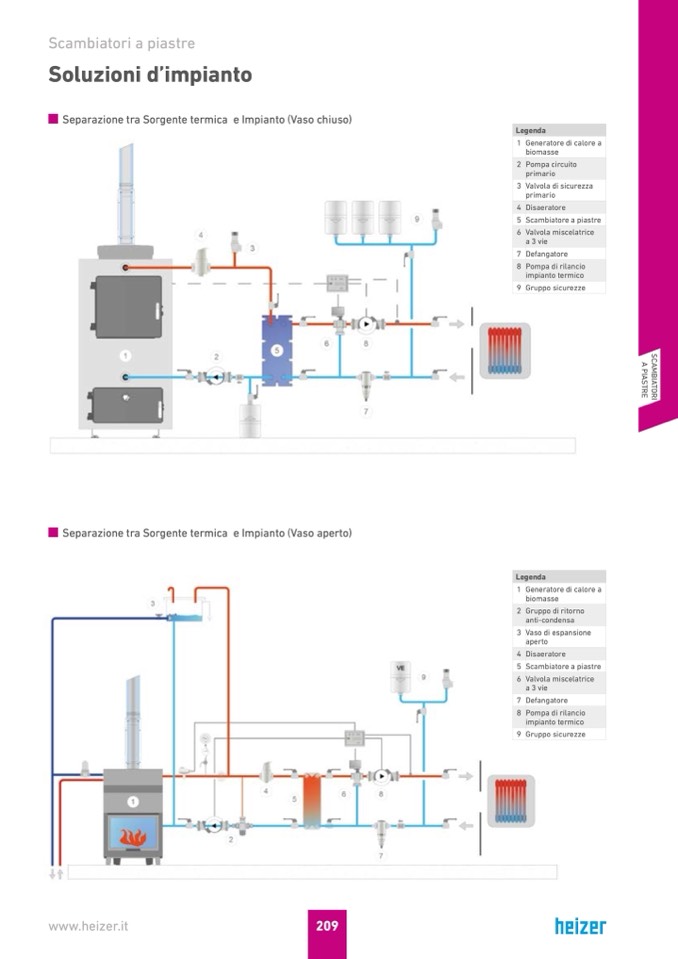

Scambiatori a piastre

Soluzioni d’impianto

Separazione tra Sorgente termica e Impianto (Vaso chiuso)

Legenda

1

Generatore di calore a

biomasse

2

Pompa circuito

primario

3

Valvola di sicurezza

primario

4

Disaeratore

5

Scambiatore a piastre

6

Valvola miscelatrice

a 3 vie

7

Defangatore

8

Pompa di rilancio

impianto termico

9

Gruppo sicurezze

Separazione tra Sorgente termica e Impianto (Vaso aperto)

Legenda

1

Generatore di calore a

biomasse

2

Gruppo di ritorno

anti-condensa

3

Vaso di espansione

aperto

4

Disaeratore

5

Scambiatore a piastre

6

Valvola miscelatrice

a 3 vie

7

Defangatore

8

Pompa di rilancio

impianto termico

9

Gruppo sicurezze
