Scambiatori a piastre

Soluzioni d’impianto

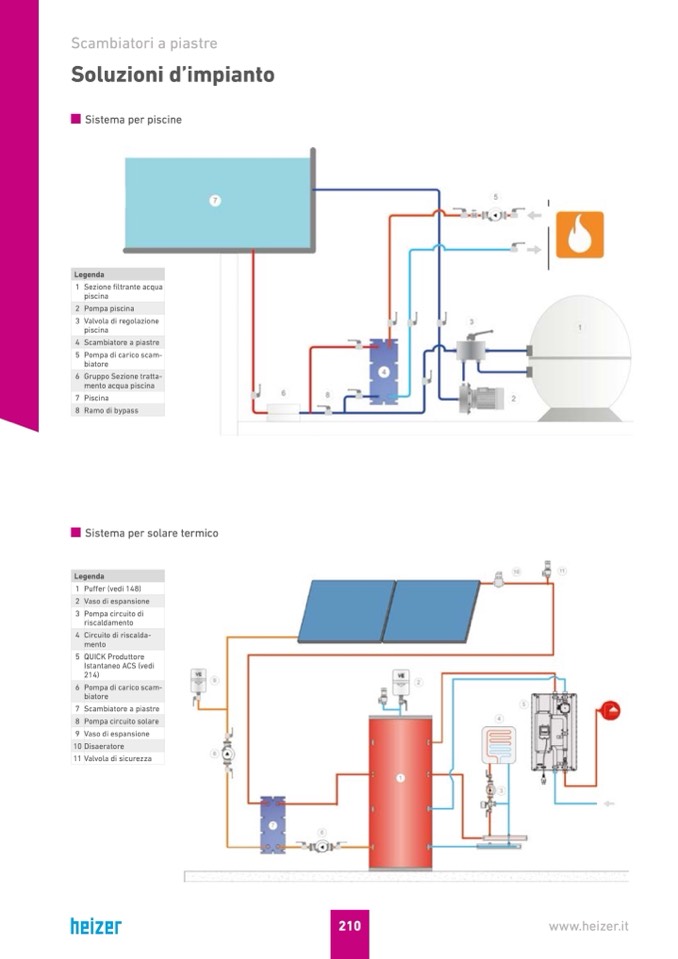

Sistema per piscine

Legenda

1

Sezione filtrante acqua

piscina

2

Pompa piscina

3

Valvola di regolazione

piscina

4

Scambiatore a piastre

5

Pompa di carico scam-

biatore

6

Gruppo Sezione tratta-

mento acqua piscina

7

Piscina

8

Ramo di bypass

Sistema per solare termico

Legenda

1

Puffer (vedi 148)

2

Vaso di espansione

3

Pompa circuito di

riscaldamento

4

Circuito di riscalda-

mento

5

QUICK Produttore

Istantaneo ACS (vedi

214)

6

Pompa di carico scam-

biatore

7

Scambiatore a piastre

8

Pompa circuito solare

9

Vaso di espansione

10

Disaeratore

11

Valvola di sicurezza
