Preparatori ACS

Preparatori istantanei ACS

QUICK PLUS

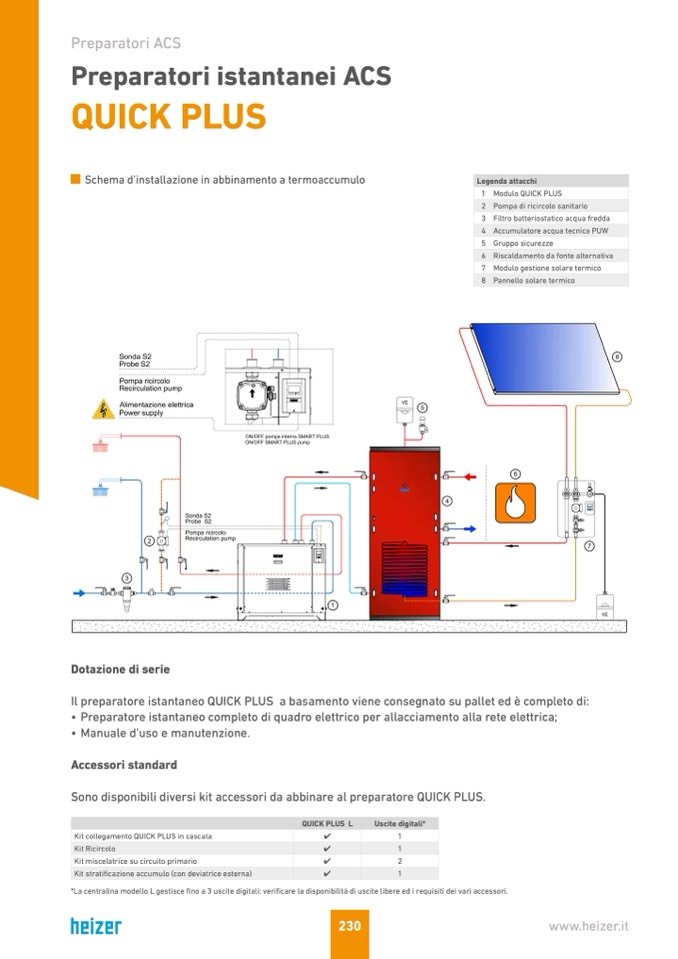

Schema d’installazione in abbinamento a termoaccumulo

Legenda attacchi

1 Modulo QUICK PLUS

2 Pompa di ricircolo sanitario

3 Filtro batteriostatico acqua fredda

4 Accumulatore acqua tecnica PUW

5 Gruppo sicurezze

6 Riscaldamento da fonte alternativa

7 Modulo gestione solare termico

8 Pannello solare termico

Dotazione di serie

Il preparatore istantaneo QUICK PLUS a basamento viene consegnato su pallet ed è completo di:

• Preparatore istantaneo completo di quadro elettrico per allacciamento alla rete elettrica;

• Manuale d’uso e manutenzione.

Accessori standard

Sono disponibili diversi kit accessori da abbinare al preparatore QUICK PLUS.

Kit collegamento QUICK PLUS in cascata

Kit Ricircolo

Kit miscelatrice su circuito primario

Kit stratificazione accumulo (con deviatrice esterna)

QUICK PLUS L

✔

✔

✔

✔

Uscite digitali*

1

1

2

1

*La centralina modello L gestisce fino a 3 uscite digitali: verificare la disponibilità di uscite libere ed i requisiti dei vari accessori.
