Preparatori ACS

Preparatori istantanei ACS

QUICK PLUS

Kit collegamento QUICK PLUS in cascata

Il Kit collegamento QUICK PLUS in cascata è la soluzione ideale per le applicazioni in cui la richiesta di acqua calda sanitaria è

fortemente variabile, quali ad esempio strutture ricettive sportive, ecc. Il kit cascata rende possibile collegare fino ad un massi-

mo di 8 preparatori istantanei, garantendo una produzione di acqua calda sanitaria da un minimo di 5 l/min

fino a 3200 l/min. Le

centraline elettroniche montate a bordo di ogni preparatore istantaneo comunicano tra loro via CanBus. In tal modo, in funzione

delle condizioni di utilizzo, il sistema identifica quanti e quali preparatori debbano entrare in funzione.

Vantaggio e benefici:

• Ampio range di produzione ACS: da 5 l/min fino a 3200 l/min.

• La produzione di pi

ù QUICK PLUS collegati in cascata dipende dalle temperature del circuito primario e di produzione acqua

calda sanitaria. La portata di acqua calda sanitaria erogabile da un sistema in cascata

è pari alla somma delle portate eroga-

bili da ogni singolo preparatore riportate nel grafico Prestazioni idrauliche.

• Massima affidabilità e la continuità di erogazione di Acqua Calda Sanitaria.

• Grazie all’auto diagnosi eseguita dalla centralina, in caso di malfunzionamento di un preparatore, questo viene automatica-

mente disattivato e è avviato un preparatore alternativo. In questo modo ogni preparatore opera sempre in condizioni prossi-

me a quelle nominali, migliorando efficienza e precisione di regolazione.

• Il sistema concepito con preparatori in cascata può essere ampliato aggiungendo ulteriori gruppi anche in un secondo mo-

mento.

• Possibilità di eseguire la manutenzione programmata sui preparatori senza interrompere l’erogazione di ACS.

• Ogni preparatore lavora un uguale numero di ore, garantendo la massima longevità del sistema.

• Regolazionedellatemperaturaancorapiùprecisa.Laregolazionepermettediattivareilcorrettonumerodipreparatoriistan-

P

R

E

P

A

R

A

T

O

R

I

A

C

S

tanei in base alla portata ed alla temperatura di ACS richiesta.

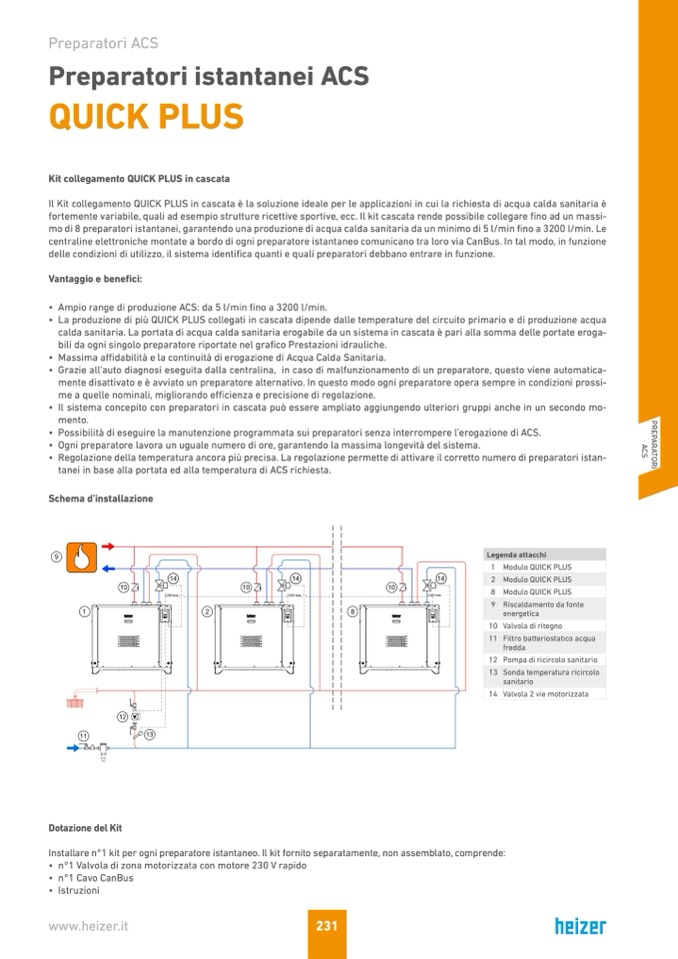

Schema d’installazione

Dotazione del Kit

Installare n°1 kit per ogni preparatore istantaneo. Il kit fornito separatamente, non assemblato, comprende:

• n°1 Valvola di zona motorizzata con motore 230 V rapido

• n°1 Cavo CanBus

• Istruzioni

www.heizer.it

231

Legenda attacchi

1 Modulo QUICK PLUS

2 Modulo QUICK PLUS

8 Modulo QUICK PLUS

9 Riscaldamento da fonte

energetica

10 Valvola di ritegno

11 Filtro batteriostatico acqua

fredda

12 Pompa di ricircolo sanitario

13 Sonda temperatura ricircolo

sanitario

14 Valvola 2 vie motorizzata
