Espansori

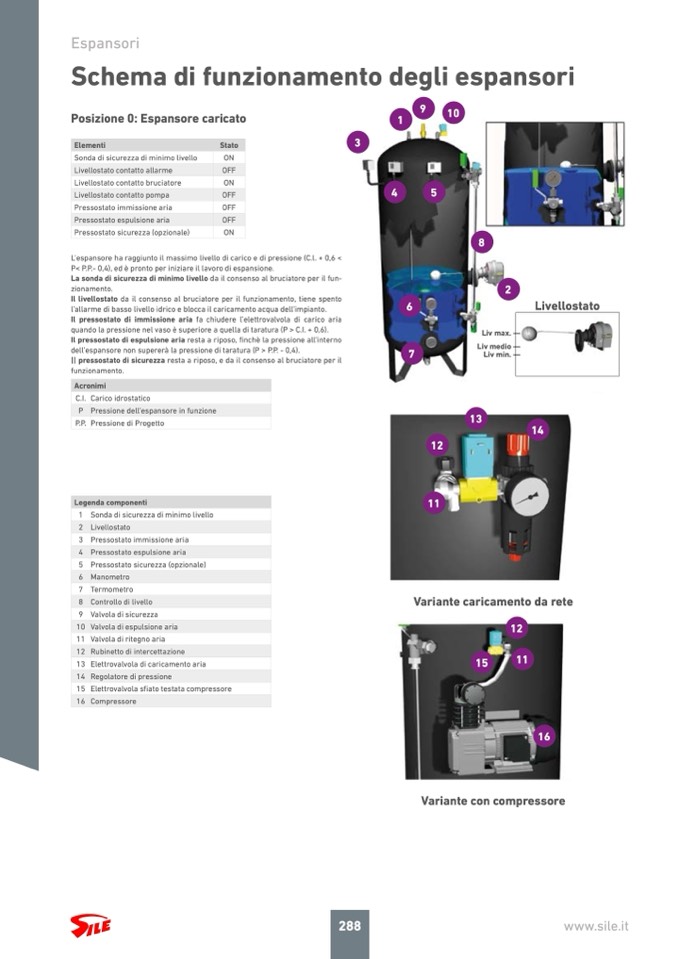

Schema di funzionamento degli espansori

Posizione 0: Espansore caricato

L’espansore ha raggiunto il massimo livello di carico e di pressione (C.l. + 0,6 <

P< P.P.- 0,4), ed è pronto per iniziare il lavoro di espansione.

La sonda di sicurezza di minimo livello da il consenso al bruciatore per il fun-

zionamento.

Il livellostato da il consenso al bruciatore per il funzionamento, tiene spento

l’allarme di basso livello idrico e blocca il caricamento acqua dell’impianto.

Il pressostato di immissione aria fa chiudere l’elettrovalvola di carico aria

quando la pressione nel vaso è superiore a quella di taratura (P > C.I. + 0,6).

Il pressostato di espulsione aria resta a riposo, finchè la pressione all’interno

dell’espansore non supererà la pressione di taratura (P > P.P. - 0,4).

|| pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il

funzionamento.

9

3

4

5

6

7

10

1

Elementi

Stato

Sonda di sicurezza di minimo livello

ON

Livellostato contatto allarme

OFF

Livellostato contatto bruciatore

ON

Livellostato contatto pompa

OFF

Pressostato immissione aria

OFF

Pressostato espulsione aria

OFF

Pressostato sicurezza (opzionale)

ON

8

2

Livellostato

Liv min. —

13

14

12

11

Liv max. —

Liv medio —

Acronimi

C.I.

Carico idrostatico

P

Pressione dell’espansore in funzione

P.P.

Pressione di Progetto

Legenda componenti

1

Sonda di sicurezza di minimo livello

2

Livellostato

3

Pressostato immissione aria

4

Pressostato espulsione aria

5

Pressostato sicurezza (opzionale)

6

Manometro

7

Termometro

8

Controllo di livello

9

Valvola di sicurezza

10

Valvola di espulsione aria

11

Valvola di ritegno aria

12

Rubinetto di intercettazione

13

Elettrovalvola di caricamento aria

14

Regolatore di pressione

15

Elettrovalvola sfiato testata compressore

16

Compressore

Variante caricamento da rete

12

11

16

Variante con compressore

15
