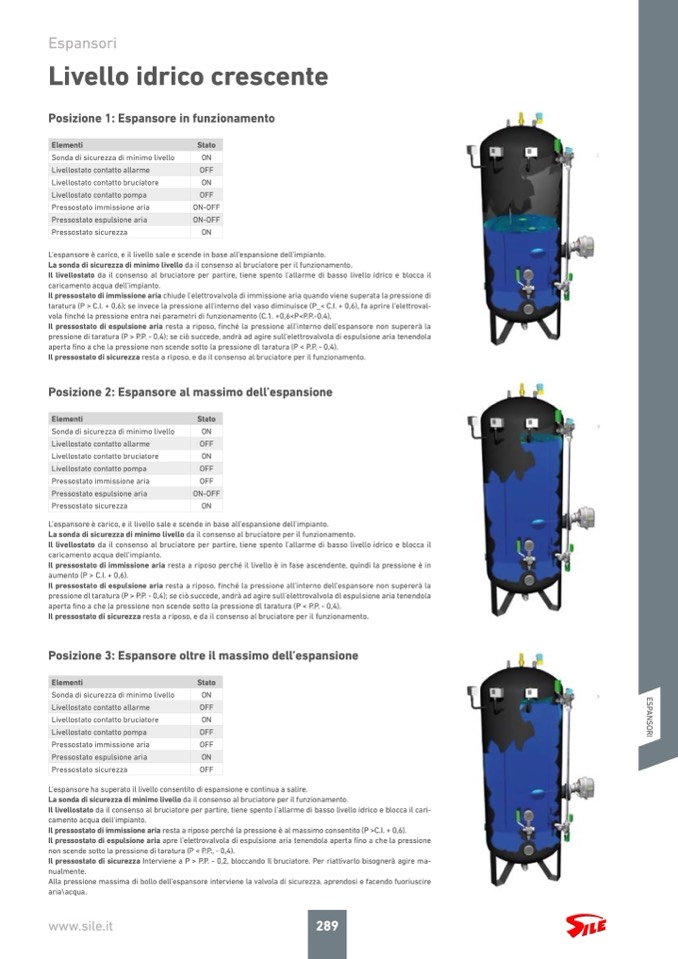

Espansori
Livello idrico crescente
Posizione 1: Espansore in funzionamento
L’espansore è carico, e il livello sale e scende in base all’espansione dell’impianto.
La sonda di sicurezza di minimo livello da il consenso al bruciatore per il funzionamento.
Il livellostato da il consenso al bruciatore per partire, tiene spento l’allarme di basso livello idrico e blocca il
caricamento acqua dell’impianto.
Il pressostato di immissione aria chiude l’elettrovalvola di immissione aria quando viene superata la pressione di
taratura (P > C.l. + 0,6); se invece la pressione all’interno del vaso diminuisce (P_< C.I. + 0,6), fa aprire l’elettroval-
vola finché la pressione entra nei parametri di funzionamento (C.1. +0,6<P<P.P.-0,4),
Il pressostato di espulsione aria resta a riposo, finché la pressione all’interno dell’espansore non supererà la
pressione di taratura (P > P.P. - 0,4); se ciò succede, andrà ad agire sull’elettrovalvola di espulsione aria tenendola
aperta fino a che la pressione non scende sotto la pressione dl taratura (P < P.P. - 0,4).
Il pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il funzionamento.
Posizione 2: Espansore al massimo dell’espansione
L’espansore è carico, e il livello sale e scende in base all’espansione dell’impianto.
La sonda di sicurezza di minimo livello da il consenso al bruciatore per il funzionamento.
Il livellostato da il consenso al bruciatore per partire, tiene spento l’allarme di basso livello idrico e blocca il
caricamento acqua dell’impianto.
Il pressostato di immissione aria resta a riposo perché il livello è in fase ascendente, quindi la pressione è in
aumento (P > C.I. + 0,6).
Il pressostato di espulsione aria resta a riposo, finché la pressione all’interno dell’espansore non supererà la
pressione dl taratura (P > P.P. - 0,4); se ciò succede, andrà ad agire sull’elettrovalvola dl espulsione aria tenendola
aperta fino a che la pressione non scende sotto la pressione dl taratura (P < P.P. - 0,4).
Il pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il funzionamento.
Posizione 3: Espansore oltre il massimo dell’espansione
L’espansore ha superato il livello consentito di espansione e continua a salire.
La sonda di sicurezza di minimo livello da il consenso al bruciatore per il funzionamento.
Il livellostato da il consenso al bruciatore per partire, tiene spento l’allarme di basso livello idrico e blocca il cari-
camento acqua dell’impianto.
Il pressostato di immissione aria resta a riposo perché la pressione è al massimo consentito (P >C.I. + 0,6).
Il pressostato di espulsione aria apre l’elettrovalvola di espulsione aria tenendola aperta fino a che la pressione
non scende sotto la pressione di taratura (P < P.P., - 0,4).
Il pressostato di sicurezza Interviene a P > P.P. - 0,2, bloccando Il bruciatore. Per riattivarlo bisognerà agire ma-
nualmente.
Alla pressione massima di bollo dell’espansore interviene la valvola di sicurezza, aprendosi e facendo fuoriuscire
aria\acqua.
Elementi
Stato
Sonda di sicurezza di minimo livello
ON
Livellostato contatto allarme
OFF
Livellostato contatto bruciatore
ON
Livellostato contatto pompa
OFF
Pressostato immissione aria
ON-OFF
Pressostato espulsione aria
ON-OFF
Pressostato sicurezza
ON
Elementi
Stato
Sonda di sicurezza di minimo livello
ON
Livellostato contatto allarme
OFF
Livellostato contatto bruciatore
ON
Livellostato contatto pompa
OFF
Pressostato immissione aria
OFF
Pressostato espulsione aria
ON-OFF
Pressostato sicurezza
ON
Elementi
Stato
Sonda di sicurezza di minimo livello
ON
Livellostato contatto allarme
OFF
Livellostato contatto bruciatore
ON
Livellostato contatto pompa
OFF
Pressostato immissione aria
OFF
Pressostato espulsione aria
ON
Pressostato sicurezza
OFF
