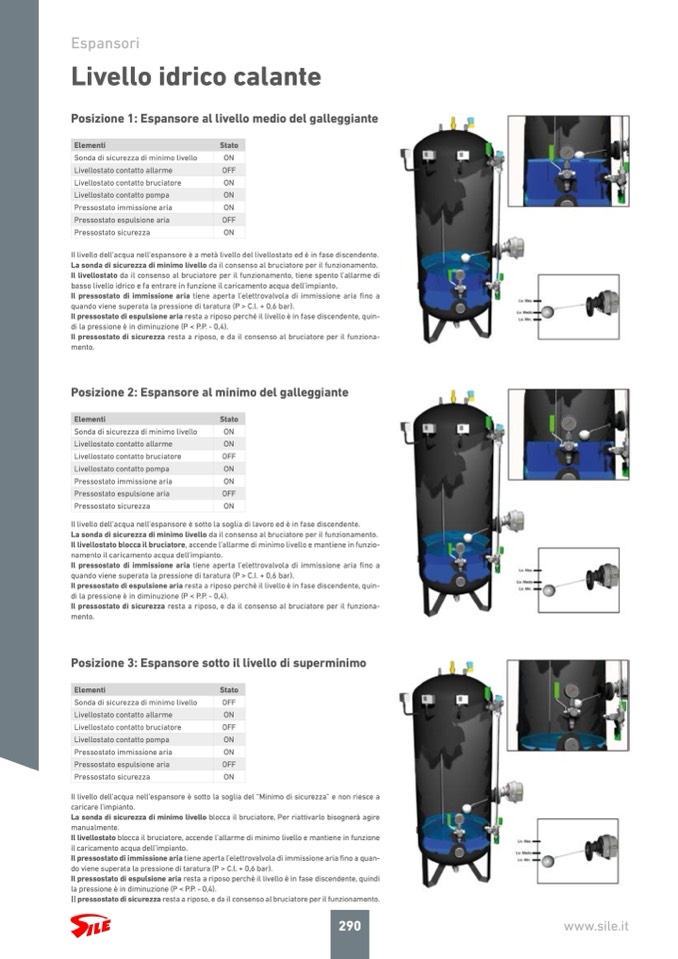

Espansori
Livello idrico calante
Posizione 1: Espansore al livello medio del galleggiante
Il livello dell’acqua nell’espansore è a metà livello del livellostato ed è in fase discendente.
La sonda di sicurezza di minimo livello da il consenso al bruciatore per il funzionamento.
Il livellostato da il consenso al bruciatore per il funzionamento, tiene spento l’allarme di
basso livello idrico e fa entrare in funzione il caricamento acqua dell’impianto.
Il pressostato di immissione aria tiene aperta l’elettrovalvola di immissione aria fino a
quando viene superata la pressione di taratura (P > C.l. + 0,6 bar).
Il pressostato di espulsione aria resta a riposo perché il livello è in fase discendente, quin-
di la pressione è in diminuzione (P < P.P. - 0,4).
Il pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il funziona-
mento.
Posizione 2: Espansore al minimo del galleggiante
Il livello dell’acqua nell’espansore è sotto la soglia di lavoro ed è in fase discendente.
La sonda di sicurezza di minimo livello da il consenso al bruciatore per il funzionamento.
Il livellostato blocca il bruciatore, accende l’allarme di minimo livello e mantiene in funzio-
namento il caricamento acqua dell’impianto.
Il pressostato di immissione aria tiene aperta l’elettrovalvola di immissione aria fino a
quando viene superata la pressione di taratura (P > C.I. + 0,6 bar).
Il pressostato di espulsione aria resta a riposo perchè il livello è in fase discendente, quin-
di la pressione è in diminuzione (P < P.P. - 0,4).
Il pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il funziona-
mento.
Posizione 3: Espansore sotto il livello di superminimo
Il livello dell’acqua nell’espansore è sotto la soglia del “Minimo di sicurezza” e non riesce a
caricare l’impianto.
La sonda di sicurezza di minimo livello blocca il bruciatore, Per riattivarlo bisognerà agire
manualmente.
Il livellostato blocca il bruciatore, accende l’allarme di minimo livello e mantiene in funzione
il caricamento acqua dell’impianto.
Il pressostato di immissione aria tiene aperta l’elettrovalvola di immissione aria fino a quan-
do viene superata la pressione di taratura (P > C.l. + 0,6 bar).
Il pressostato di espulsione aria resta a riposo perchè il livello è in fase discendente, quindi
la pressione è in diminuzione (P < P.P. - 0,4).
|| pressostato di sicurezza resta a riposo, e da il consenso al bruciatore per il funzionamento.
Elementi
Stato
Sonda di sicurezza di minimo livello
ON
Livellostato contatto allarme
OFF
Livellostato contatto bruciatore
ON
Livellostato contatto pompa
ON
Pressostato immissione aria
ON
Pressostato espulsione aria
OFF
Pressostato sicurezza
ON
Elementi
Stato
Sonda di sicurezza di minimo livello
ON
Livellostato contatto allarme
ON
Livellostato contatto bruciatore
OFF
Livellostato contatto pompa
ON
Pressostato immissione aria
ON
Pressostato espulsione aria
OFF
Pressostato sicurezza
ON
Elementi
Stato
Sonda di sicurezza di minimo livello
OFF
Livellostato contatto allarme
ON
Livellostato contatto bruciatore
OFF
Livellostato contatto pompa
ON
Pressostato immissione aria
ON
Pressostato espulsione aria
OFF
Pressostato sicurezza
ON
