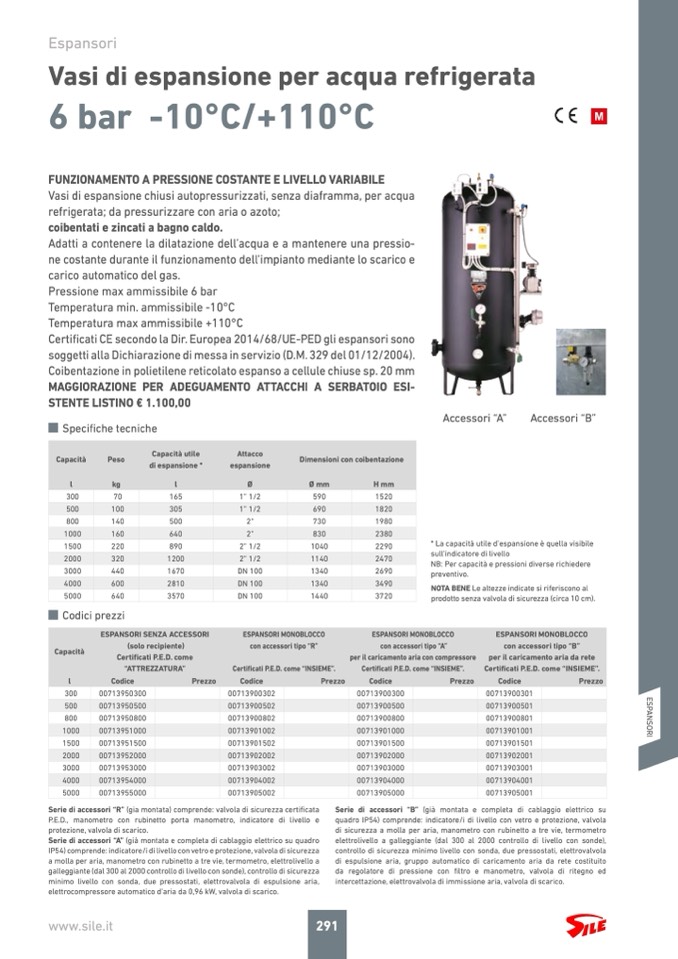

Espansori
Vasi di espansione per acqua refrigerata
6 bar -10°C/+110°C
FUNZIONAMENTO A PRESSIONE COSTANTE E LIVELLO VARIABILE
Vasi di espansione chiusi autopressurizzati, senza diaframma, per acqua
refrigerata; da pressurizzare con aria o azoto;
coibentati e zincati a bagno caldo.
Adatti a contenere la dilatazione dell’acqua e a mantenere una pressio-
ne costante durante il funzionamento dell’impianto mediante lo scarico e
carico automatico del gas.
Pressione max ammissibile 6 bar
Temperatura min. ammissibile -10°C
Temperatura max ammissibile +110°C
Certificati CE secondo la Dir. Europea 2014/68/UE-PED gli espansori sono
soggetti alla Dichiarazione di messa in servizio (D.M. 329 del 01/12/2004).
Coibentazione in polietilene reticolato espanso a cellule chiuse sp. 20 mm
MAGGIORAZIONE PER ADEGUAMENTO ATTACCHI A SERBATOIO ESI-
STENTE LISTINO € 1.100,00
Specifiche tecniche
Accessori “A”
Accessori “B”
Capacità
Peso
Capacità utile
di espansione *
Attacco
espansione
Dimensioni con coibentazione
l
kg
l
Ø
Ø mm
H mm
300
70
165
1” 1/2
590
1520
500
100
305
1” 1/2
690
1820
800
140
500
2"
730
1980
1000
160
640
2"
830
2380
1500
220
890
2” 1/2
1040
2290
2000
320
1200
2” 1/2
1140
2470
3000
440
1670
DN 100
1340
2690
4000
600
2810
DN 100
1340
3490
5000
640
3570
DN 100
1440
3720
Codici prezzi
* La capacità utile d’espansione è quella visibile
sull’indicatore di livello
NB: Per capacità e pressioni diverse richiedere
preventivo.
NOTA BENE Le altezze indicate si riferiscono al
prodotto senza valvola di sicurezza (circa 10 cm).
Capacità
ESPANSORI SENZA ACCESSORI
(solo recipiente)
Certificati P.E.D. come
“ATTREZZATURA”
ESPANSORI MONOBLOCCO
con accessori tipo “R”
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “A”
per il caricamento aria con compressore
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “B”
per il caricamento aria da rete
Certificati P.E.D. come “INSIEME”.
l
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
300
00713950300
00713900302
00713900300
00713900301
500
00713950500
00713900502
00713900500
00713900501
800
00713950800
00713900802
00713900800
00713900801
1000
00713951000
00713901002
00713901000
00713901001
1500
00713951500
00713901502
00713901500
00713901501
2000
00713952000
00713902002
00713902000
00713902001
3000
00713953000
00713903002
00713903000
00713903001
4000
00713954000
00713904002
00713904000
00713904001
5000
00713955000
00713905002
00713905000
00713905001
Serie di accessori “R” (gia montata) comprende: valvola di sicurezza certificata
P.E.D., manometro con rubinetto porta manometro, indicatore di livello e
protezione, valvola di scarico.
Serie di accessori “A” (già montata e completa di cablaggio elettrico su quadro
IP54) comprende: indicatore/i di livello con vetro e protezione, valvola di sicurezza
a molla per aria, manometro con rubinetto a tre vie, termometro, elettrolivello a
galleggiante (dal 300 al 2000 controllo di livello con sonde), controllo di sicurezza
minimo livello con sonda, due pressostati, elettrovalvola di espulsione aria,
elettrocompressore automatico d’aria da 0,96 kW, valvola di scarico.
Serie di accessori “B” (già montata e completa di cablaggio elettrico su
quadro IP54) comprende: indicatore/i di livello con vetro e protezione, valvola
di sicurezza a molla per aria, manometro con rubinetto a tre vie, termometro
elettrolivello a galleggiante (dal 300 al 2000 controllo di livello con sonde),
controllo di sicurezza minimo livello con sonda, due pressostati, elettrovalvola
di espulsione aria, gruppo automatico di caricamento aria da rete costituito
da regolatore di pressione con filtro e manometro, valvola di ritegno ed
intercettazione, elettrovalvola di immissione aria, valvola di scarico.
www.sile.it
291
