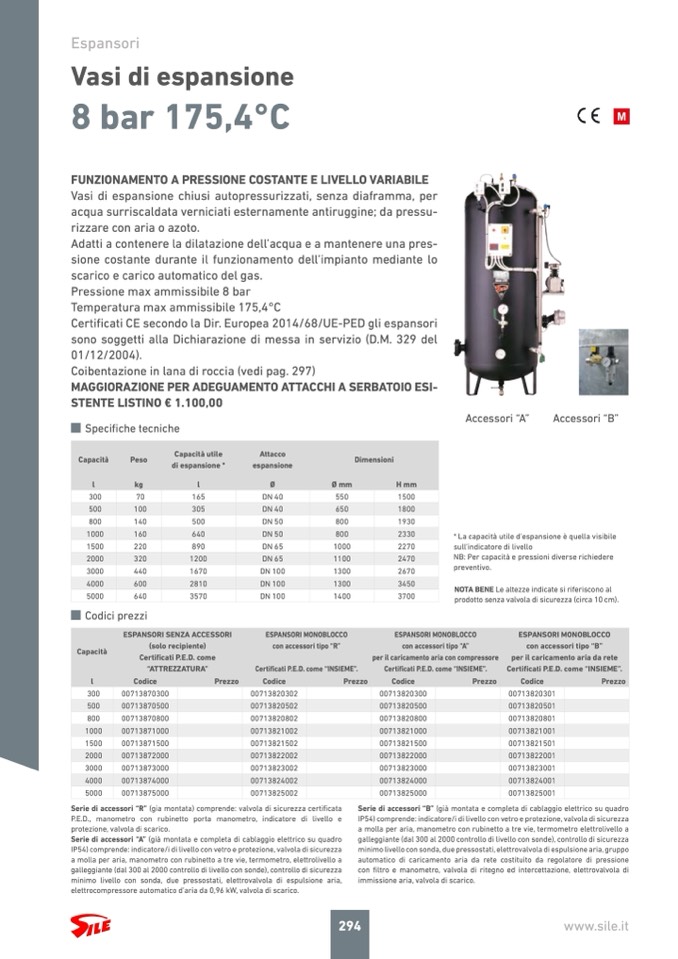

Espansori
Vasi di espansione
8 bar 175,4°C
FUNZIONAMENTO A PRESSIONE COSTANTE E LIVELLO VARIABILE
Vasi di espansione chiusi autopressurizzati, senza diaframma, per
acqua surriscaldata verniciati esternamente antiruggine; da pressu-
rizzare con aria o azoto.
Adatti a contenere la dilatazione dell’acqua e a mantenere una pres-
sione costante durante il funzionamento dell’impianto mediante lo
scarico e carico automatico del gas.
Pressione max ammissibile 8 bar
Temperatura max ammissibile 175,4°C
Certificati CE secondo la Dir. Europea 2014/68/UE-PED gli espansori
sono soggetti alla Dichiarazione di messa in servizio (D.M. 329 del
01/12/2004).
Coibentazione in lana di roccia (vedi pag. 297)
MAGGIORAZIONE PER ADEGUAMENTO ATTACCHI A SERBATOIO ESI-
STENTE LISTINO € 1.100,00
Specifiche tecniche
Accessori “A”
Accessori “B”
Capacità
Peso
Capacità utile
di espansione *
Attacco
espansione
Dimensioni
l
kg
l
Ø
Ø mm
H mm
300
70
165
DN 40
550
1500
500
100
305
DN 40
650
1800
800
140
500
DN 50
800
1930
1000
160
640
DN 50
800
2330
1500
220
890
DN 65
1000
2270
2000
320
1200
DN 65
1100
2470
3000
440
1670
DN 100
1300
2670
4000
600
2810
DN 100
1300
3450
5000
640
3570
DN 100
1400
3700
Codici prezzi
* La capacità utile d’espansione è quella visibile
sull’indicatore di livello
NB: Per capacità e pressioni diverse richiedere
preventivo.
NOTA BENE Le altezze indicate si riferiscono al
prodotto senza valvola di sicurezza (circa 10 cm).
Capacità
ESPANSORI SENZA ACCESSORI
(solo recipiente)
Certificati P.E.D. come
“ATTREZZATURA”
ESPANSORI MONOBLOCCO
con accessori tipo “R”
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “A”
per il caricamento aria con compressore
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “B”
per il caricamento aria da rete
Certificati P.E.D. come “INSIEME”.
l
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
300
00713870300
00713820302
00713820300
00713820301
500
00713870500
00713820502
00713820500
00713820501
800
00713870800
00713820802
00713820800
00713820801
1000
00713871000
00713821002
00713821000
00713821001
1500
00713871500
00713821502
00713821500
00713821501
2000
00713872000
00713822002
00713822000
00713822001
3000
00713873000
00713823002
00713823000
00713823001
4000
00713874000
00713824002
00713824000
00713824001
5000
00713875000
00713825002
00713825000
00713825001
Serie di accessori “R” (gia montata) comprende: valvola di sicurezza certificata
P.E.D., manometro con rubinetto porta manometro, indicatore di livello e
protezione, valvola di scarico.
Serie di accessori “A” (già montata e completa di cablaggio elettrico su quadro
IP54) comprende: indicatore/i di livello con vetro e protezione, valvola di sicurezza
a molla per aria, manometro con rubinetto a tre vie, termometro, elettrolivello a
galleggiante (dal 300 al 2000 controllo di livello con sonde), controllo di sicurezza
minimo livello con sonda, due pressostati, elettrovalvola di espulsione aria,
elettrocompressore automatico d’aria da 0,96 kW, valvola di scarico.
Serie di accessori “B” (già montata e completa di cablaggio elettrico su quadro
IP54) comprende: indicatore/i di livello con vetro e protezione, valvola di sicurezza
a molla per aria, manometro con rubinetto a tre vie, termometro elettrolivello a
galleggiante (dal 300 al 2000 controllo di livello con sonde), controllo di sicurezza
minimo livello con sonda, due pressostati, elettrovalvola di espulsione aria, gruppo
automatico di caricamento aria da rete costituito da regolatore di pressione
con filtro e manometro, valvola di ritegno ed intercettazione, elettrovalvola di
immissione aria, valvola di scarico.
www.sile.it
294
