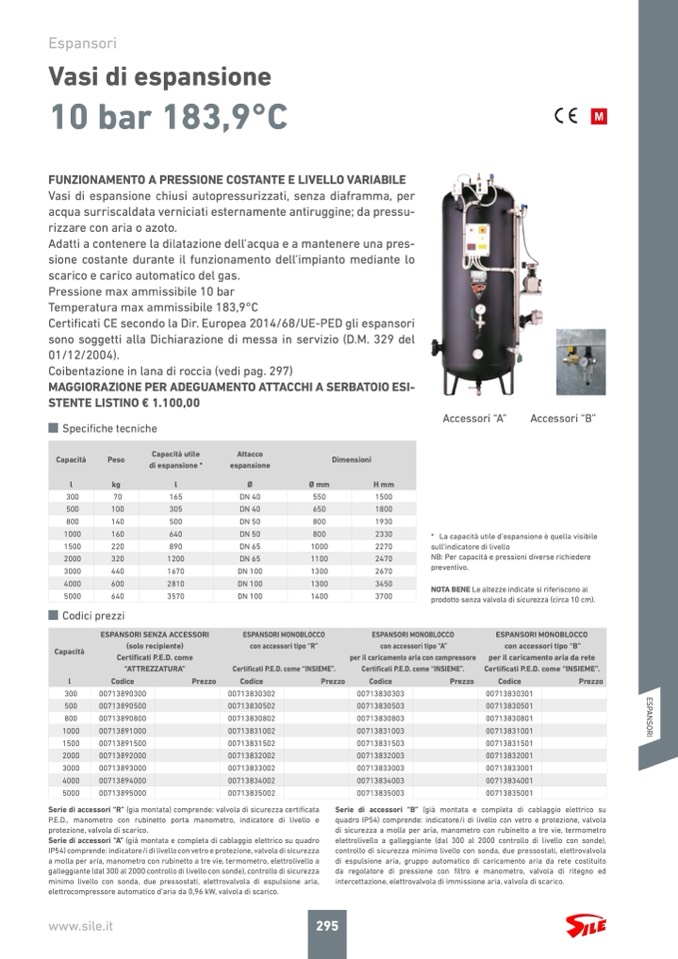

Espansori
Vasi di espansione
10 bar 183,9°C
FUNZIONAMENTO A PRESSIONE COSTANTE E LIVELLO VARIABILE
Vasi di espansione chiusi autopressurizzati, senza diaframma, per
acqua surriscaldata verniciati esternamente antiruggine; da pressu-
rizzare con aria o azoto.
Adatti a contenere la dilatazione dell’acqua e a mantenere una pres-
sione costante durante il funzionamento dell’impianto mediante lo
scarico e carico automatico del gas.
Pressione max ammissibile 10 bar
Temperatura max ammissibile 183,9°C
Certificati CE secondo la Dir. Europea 2014/68/UE-PED gli espansori
sono soggetti alla Dichiarazione di messa in servizio (D.M. 329 del
01/12/2004).
Coibentazione in lana di roccia (vedi pag. 297)
MAGGIORAZIONE PER ADEGUAMENTO ATTACCHI A SERBATOIO ESI-
STENTE LISTINO € 1.100,00
Specifiche tecniche
Accessori “A”
Accessori “B”
Capacità
Peso
Capacità utile
di espansione *
Attacco
espansione
Dimensioni
l
kg
l
Ø
Ø mm
H mm
300
70
165
DN 40
550
1500
500
100
305
DN 40
650
1800
800
140
500
DN 50
800
1930
1000
160
640
DN 50
800
2330
1500
220
890
DN 65
1000
2270
2000
320
1200
DN 65
1100
2470
3000
440
1670
DN 100
1300
2670
4000
600
2810
DN 100
1300
3450
5000
640
3570
DN 100
1400
3700
Codici prezzi
* La capacità utile d’espansione è quella visibile
sull’indicatore di livello
NB: Per capacità e pressioni diverse richiedere
preventivo.
NOTA BENE Le altezze indicate si riferiscono al
prodotto senza valvola di sicurezza (circa 10 cm).
Capacità
ESPANSORI SENZA ACCESSORI
(solo recipiente)
Certificati P.E.D. come
“ATTREZZATURA”
ESPANSORI MONOBLOCCO
con accessori tipo “R”
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “A”
per il caricamento aria con compressore
Certificati P.E.D. come “INSIEME”.
ESPANSORI MONOBLOCCO
con accessori tipo “B”
per il caricamento aria da rete
Certificati P.E.D. come “INSIEME”.
l
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
Codice
Prezzo
300
00713890300
00713830302
00713830303
00713830301
500
00713890500
00713830502
00713830503
00713830501
800
00713890800
00713830802
00713830803
00713830801
1000
00713891000
00713831002
00713831003
00713831001
1500
00713891500
00713831502
00713831503
00713831501
2000
00713892000
00713832002
00713832003
00713832001
3000
00713893000
00713833002
00713833003
00713833001
4000
00713894000
00713834002
00713834003
00713834001
5000
00713895000
00713835002
00713835003
00713835001
Serie di accessori “R” (gia montata) comprende: valvola di sicurezza certificata
P.E.D., manometro con rubinetto porta manometro, indicatore di livello e
protezione, valvola di scarico.
Serie di accessori “A” (già montata e completa di cablaggio elettrico su quadro
IP54) comprende: indicatore/i di livello con vetro e protezione, valvola di sicurezza
a molla per aria, manometro con rubinetto a tre vie, termometro, elettrolivello a
galleggiante (dal 300 al 2000 controllo di livello con sonde), controllo di sicurezza
minimo livello con sonda, due pressostati, elettrovalvola di espulsione aria,
elettrocompressore automatico d’aria da 0,96 kW, valvola di scarico.
Serie di accessori “B” (già montata e completa di cablaggio elettrico su
quadro IP54) comprende: indicatore/i di livello con vetro e protezione, valvola
di sicurezza a molla per aria, manometro con rubinetto a tre vie, termometro
elettrolivello a galleggiante (dal 300 al 2000 controllo di livello con sonde),
controllo di sicurezza minimo livello con sonda, due pressostati, elettrovalvola
di espulsione aria, gruppo automatico di caricamento aria da rete costituito
da regolatore di pressione con filtro e manometro, valvola di ritegno ed
intercettazione, elettrovalvola di immissione aria, valvola di scarico.
