Caldaie

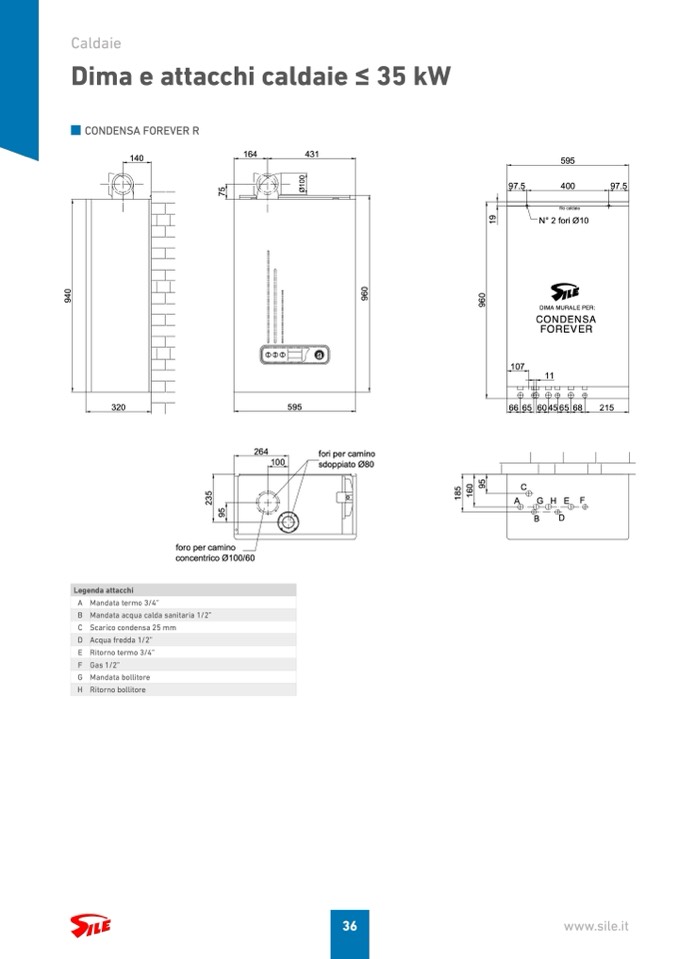

Dima e attacchi caldaie ≤ 35 kW

CONDENSA FOREVER R

Legenda attacchi

320

595

140

164

431

595

400

97.5

filo caldaia

N° 2 fori Ø10

DIMA MURALE PER:

CONDENSA

FOREVER

107

11

66 65 604565 68

215

C

A

GH

E

F

B

D

9

5

7

5

2

3

5

1

8

5

1

6

0

9

5

9

6

0

1

9

9

4

0

9

6

0

Ø

1

0

0

A Mandata termo 3/4”

B Mandata acqua calda sanitaria 1/2”

C Scarico condensa 25 mm

D Acqua fredda 1/2”

E Ritorno termo 3/4”

F Gas 1/2”

G Mandata bollitore

H Ritorno bollitore

264

100

foro per camino

concentrico Ø100/60

fori per camino

sdoppiato Ø80

36
