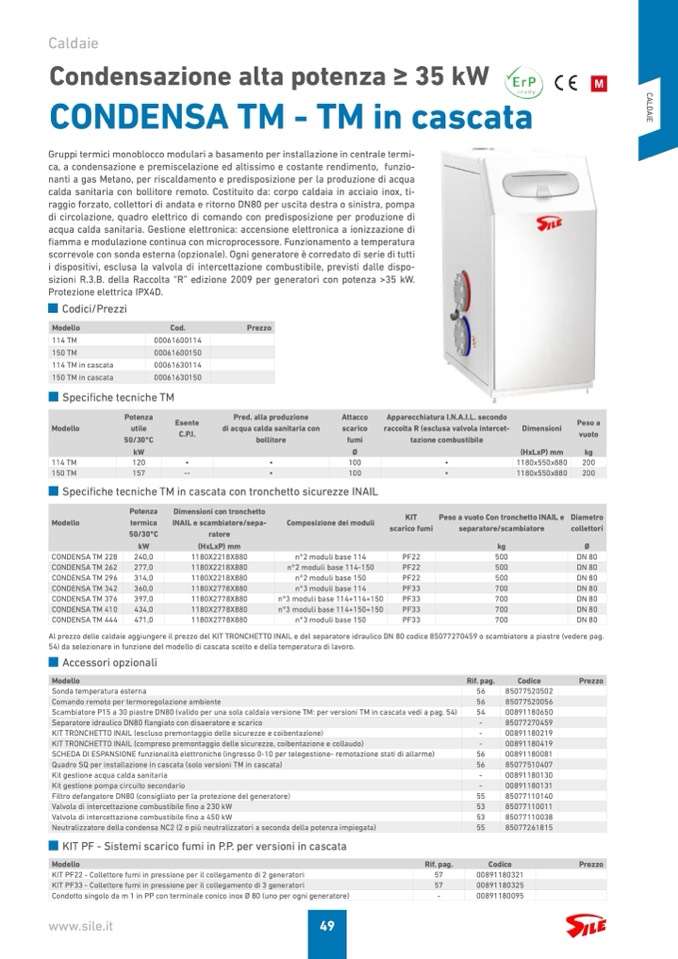

Caldaie
Condensazione alta potenza ≥ 35 kW
CONDENSA TM - TM in cascata
Gruppi termici monoblocco modulari a basamento per installazione in centrale termi-
ca, a condensazione e premiscelazione ed altissimo e costante rendimento, funzio-
nanti a gas Metano, per riscaldamento e predisposizione per la produzione di acqua
calda sanitaria con bollitore remoto. Costituito da: corpo caldaia in acciaio inox, ti-
raggio forzato, collettori di andata e ritorno DN80 per uscita destra o sinistra, pompa
di circolazione, quadro elettrico di comando con predisposizione per produzione di
acqua calda sanitaria. Gestione elettronica: accensione elettronica a ionizzazione di
fiamma e modulazione continua con microprocessore. Funzionamento a temperatura
scorrevole con sonda esterna (opzionale). Ogni generatore è corredato di serie di tutti
i dispositivi, esclusa la valvola di intercettazione combustibile, previsti dalle dispo-
sizioni R.3.B. della Raccolta “R” edizione 2009 per generatori con potenza >35 kW.
Protezione elettrica IPX4D.
Codici/Prezzi
Specifiche tecniche TM
Specifiche tecniche TM in cascata con tronchetto sicurezze INAIL
Al prezzo delle caldaie aggiungere il prezzo del KIT TRONCHETTO INAIL e del separatore idraulico DN 80 codice 85077270459 o scambiatore a piastre (vedere pag.
54) da selezionare in funzione del modello di cascata scelto e della temperatura di lavoro.
Accessori opzionali
Modello
Cod.
Prezzo
114 TM
00061600114
150 TM
00061600150
114 TM in cascata
00061630114
150 TM in cascata
00061630150
Modello
Potenza
utile
50/30°C
Esente
C.P.I.
Pred. alla produzione
di acqua calda sanitaria con
bollitore
Attacco
scarico
fumi
Apparecchiatura I.N.A.I.L. secondo
raccolta R (esclusa valvola intercet-
tazione combustibile
Dimensioni
Peso a
vuoto
kW
Ø
(HxLxP) mm
kg
114 TM
120
•
•
100
•
1180x550x880
200
150 TM
157
--
•
100
•
1180x550x880
200
Modello
Potenza
termica
50/30°C
Dimensioni con tronchetto
INAIL e scambiatore/sepa-
ratore
Composizione dei moduli
KIT
scarico fumi
Peso a vuoto Con tronchetto INAIL e
separatore/scambiatore
Diametro
collettori
kW
(HxLxP) mm
kg
Ø
CONDENSA TM 228
240,0
1180X2218X880
n°2 moduli base 114
PF22
500
DN 80
CONDENSA TM 262
277,0
1180X2218X880
n°2 moduli base 114-150
PF22
500
DN 80
CONDENSA TM 296
314,0
1180X2218X880
n°2 moduli base 150
PF22
500
DN 80
CONDENSA TM 342
360,0
1180X2778X880
n°3 moduli base 114
PF33
700
DN 80
CONDENSA TM 376
397,0
1180X2778X880
n°3 moduli base 114+114+150
PF33
700
DN 80
CONDENSA TM 410
434,0
1180X2778X880
n°3 moduli base 114+150+150
PF33
700
DN 80
CONDENSA TM 444
471,0
1180X2778X880
n°3 moduli base 150
PF33
700
DN 80
Modello
Rif. pag.
Codice
Prezzo
Sonda temperatura esterna
56
85077520502
Comando remoto per termoregolazione ambiente
56
85077520056
Scambiatore P15 a 30 piastre DN80 (valido per una sola caldaia versione TM: per versioni TM in cascata vedi a pag. 54)
54
00891180650
Separatore idraulico DN80 flangiato con disaeratore e scarico
-
85077270459
KIT TRONCHETTO INAIL (escluso premontaggio delle sicurezze e coibentazione)
-
00891180219
KIT TRONCHETTO INAIL (compreso premontaggio delle sicurezze, coibentazione e collaudo)
-
00891180419
SCHEDA DI ESPANSIONE funzionalità elettroniche (ingresso 0-10 per telegestione- remotazione stati di allarme)
56
00891180081
Quadro SQ per installazione in cascata (solo versioni TM in cascata)
56
85077510407
Kit gestione acqua calda sanitaria
-
00891180130
Kit gestione pompa circuito secondario
-
00891180131
Filtro defangatore DN80 (consigliato per la protezione del generatore)
55
85077110140
Valvola di intercettazione combustibile fino a 230 kW
53
85077110011
Valvola di intercettazione combustibile fino a 450 kW
53
85077110038
Neutralizzatore della condensa NC2 (2 o più neutralizzatori a seconda della potenza impiegata)
55
85077261815
KIT PF - Sistemi scarico fumi in P.P. per versioni in cascata
Modello
Rif. pag.
Codice
Prezzo
KIT PF22 - Collettore fumi in pressione per il collegamento di 2 generatori
57
00891180321
KIT PF33 - Collettore fumi in pressione per il collegamento di 3 generatori
57
00891180325
Condotto singolo da m 1 in PP con terminale conico inox Ø 80 (uno per ogni generatore)
-
00891180095
www.sile.it
49
