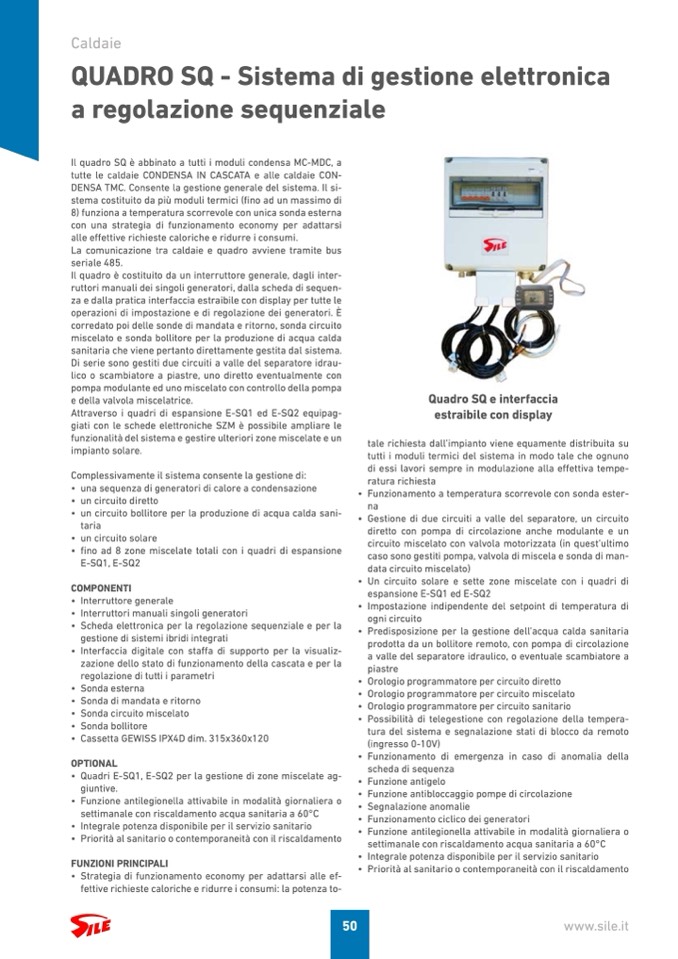

Caldaie
QUADRO SQ - Sistema di gestione elettronica
a regolazione sequenziale
Il quadro SQ è abbinato a tutti i moduli condensa MC-MDC, a
tutte le caldaie CONDENSA IN CASCATA e alle caldaie CON-
DENSA TMC. Consente la gestione generale del sistema. Il si-
stema costituito da più moduli termici (fino ad un massimo di
8) funziona a temperatura scorrevole con unica sonda esterna
con una strategia di funzionamento economy per adattarsi
alle effettive richieste caloriche e ridurre i consumi.
La comunicazione tra caldaie e quadro avviene tramite bus
seriale 485.
Il quadro è costituito da un interruttore generale, dagli inter-
ruttori manuali dei singoli generatori, dalla scheda di sequen-
za e dalla pratica interfaccia estraibile con display per tutte le
operazioni di impostazione e di regolazione dei generatori. È
corredato poi delle sonde di mandata e ritorno, sonda circuito
miscelato e sonda bollitore per la produzione di acqua calda
sanitaria che viene pertanto direttamente gestita dal sistema.
Di serie sono gestiti due circuiti a valle del separatore idrau-
lico o scambiatore a piastre, uno diretto eventualmente con
pompa modulante ed uno miscelato con controllo della pompa
e della valvola miscelatrice.
Attraverso i quadri di espansione E-SQ1 ed E-SQ2 equipag-
giati con le schede elettroniche SZM è possibile ampliare le
funzionalità del sistema e gestire ulteriori zone miscelate e un
impianto solare.
Complessivamente il sistema consente la gestione di:
• una sequenza di generatori di calore a condensazione
• un circuito diretto
• un circuito bollitore per la produzione di acqua calda sani-
taria
• un circuito solare
• fino ad 8 zone miscelate totali con i quadri di espansione
E-SQ1, E-SQ2
COMPONENTI
• Interruttore generale
• Interruttori manuali singoli generatori
• Scheda elettronica per la regolazione sequenziale e per la
gestione di sistemi ibridi integrati
• Interfaccia digitale con staffa di supporto per la visualiz-
zazione dello stato di funzionamento della cascata e per la
regolazione di tutti i parametri
• Sonda esterna
• Sonda di mandata e ritorno
• Sonda circuito miscelato
• Sonda bollitore
• Cassetta GEWISS IPX4D dim. 315x360x120
OPTIONAL
• Quadri E-SQ1, E-SQ2 per la gestione di zone miscelate ag-
giuntive.
• Funzione antilegionella attivabile in modalità giornaliera o
settimanale con riscaldamento acqua sanitaria a 60°C
• Integrale potenza disponibile per il servizio sanitario
• Priorità al sanitario o contemporaneità con il riscaldamento
FUNZIONI PRINCIPALI
• Strategia di funzionamento economy per adattarsi alle ef-
fettive richieste caloriche e ridurre i consumi: la potenza to-
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Quadro SQ e interfaccia
estraibile con display
tale richiesta dall’impianto viene equamente distribuita su
tutti i moduli termici del sistema in modo tale che ognuno
di essi lavori sempre in modulazione alla effettiva tempe-
ratura richiesta
Funzionamento a temperatura scorrevole con sonda ester-
na
Gestione di due circuiti a valle del separatore, un circuito
diretto con pompa di circolazione anche modulante e un
circuito miscelato con valvola motorizzata (in quest’ultimo
caso sono gestiti pompa, valvola di miscela e sonda di man-
data circuito miscelato)
Un circuito solare e sette zone miscelate con i quadri di
espansione E-SQ1 ed E-SQ2
Impostazione indipendente del setpoint di temperatura di
ogni circuito
Predisposizione per la gestione dell’acqua calda sanitaria
prodotta da un bollitore remoto, con pompa di circolazione
a valle del separatore idraulico, o eventuale scambiatore a
piastre
Orologio programmatore per circuito diretto
Orologio programmatore per circuito miscelato
Orologio programmatore per circuito sanitario
Possibilità di telegestione con regolazione della tempera-
tura del sistema e segnalazione stati di blocco da remoto
(ingresso 0-10V)
Funzionamento di emergenza in caso di anomalia della
scheda di sequenza
Funzione antigelo
Funzione antibloccaggio pompe di circolazione
Segnalazione anomalie
Funzionamento ciclico dei generatori
Funzione antilegionella attivabile in modalità giornaliera o
settimanale con riscaldamento acqua sanitaria a 60°C
Integrale potenza disponibile per il servizio sanitario
Priorità al sanitario o contemporaneità con il riscaldamento
