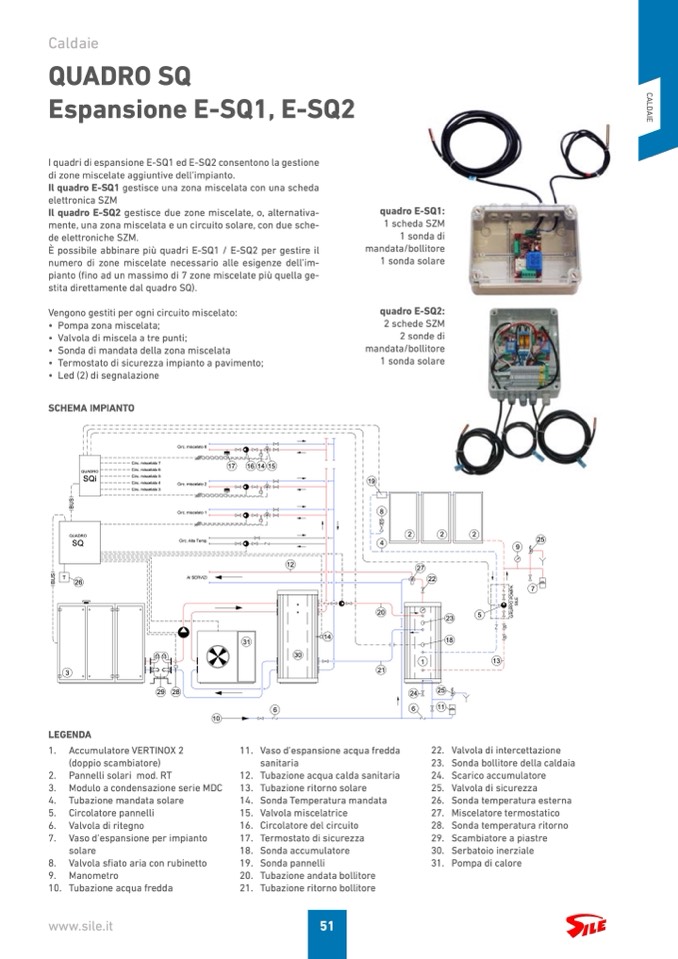

Caldaie
QUADRO SQ
Espansione E-SQ1, E-SQ2
I quadri di espansione E-SQ1 ed E-SQ2 consentono la gestione
di zone miscelate aggiuntive dell’impianto.
Il quadro E-SQ1 gestisce una zona miscelata con una scheda
elettronica SZM
Il quadro E-SQ2 gestisce due zone miscelate, o, alternativa-
mente, una zona miscelata e un circuito solare, con due sche-
de elettroniche SZM.
È possibile abbinare più quadri E-SQ1 / E-SQ2 per gestire il
numero di zone miscelate necessario alle esigenze dell’im-
pianto (fino ad un massimo di 7 zone miscelate più quella ge-
stita direttamente dal quadro SQ).
Vengono gestiti per ogni circuito miscelato:
• Pompa zona miscelata;
• Valvola di miscela a tre punti;
• Sonda di mandata della zona miscelata
• Termostato di sicurezza impianto a pavimento;
• Led (2) di segnalazione
quadro E-SQ1:
1 scheda SZM
1 sonda di
mandata/bollitore
1 sonda solare
quadro E-SQ2:
2 schede SZM
2 sonde di
mandata/bollitore
1 sonda solare
19
8
C
A
L
D
A
I
E
SCHEMA IMPIANTO
QUADRO
SQi
Circ. miscelato 7
Circ. miscelato 6
Circ. miscelato 5
Circ. miscelato 4
Circ. miscelato 3
Circ. miscelato 8
Circ. miscelato 2
Circ. miscelato 1
17
16 14 15
G
R
U
P
P
O
P
O
M
P
A
S
I
L
E
B
U
S
B
U
S
2
25
SQ
4
9
QUADRO
Circ. Alta Temp.
2
2
T
26
3
LEGENDA
AI SERVIZI
12
14
30
27
22
1. Accumulatore VERTINOX 2
(doppio scambiatore)
11. Vaso d’espansione acqua fredda
sanitaria
12. Tubazione acqua calda sanitaria
13. Tubazione ritorno solare
14. Sonda Temperatura mandata
15. Valvola miscelatrice
16. Circolatore del circuito
17. Termostato di sicurezza
18. Sonda accumulatore
19. Sonda pannelli
20. Tubazione andata bollitore
21. Tubazione ritorno bollitore
22. Valvola di intercettazione
23. Sonda bollitore della caldaia
24. Scarico accumulatore
25. Valvola di sicurezza
26. Sonda temperatura esterna
27. Miscelatore termostatico
28. Sonda temperatura ritorno
29. Scambiatore a piastre
30. Serbatoio inerziale
31. Pompa di calore
2. Pannelli solari mod. RT
3. Modulo a condensazione serie MDC
4. Tubazione mandata solare
5. Circolatore pannelli
6. Valvola di ritegno
7. Vaso d’espansione per impianto
solare
8. Valvola sfiato aria con rubinetto
9. Manometro
10. Tubazione acqua fredda
www.sile.it
51
29 28
24
10
31
6
6
20
21
5
18
1
13
25
11
23
7
