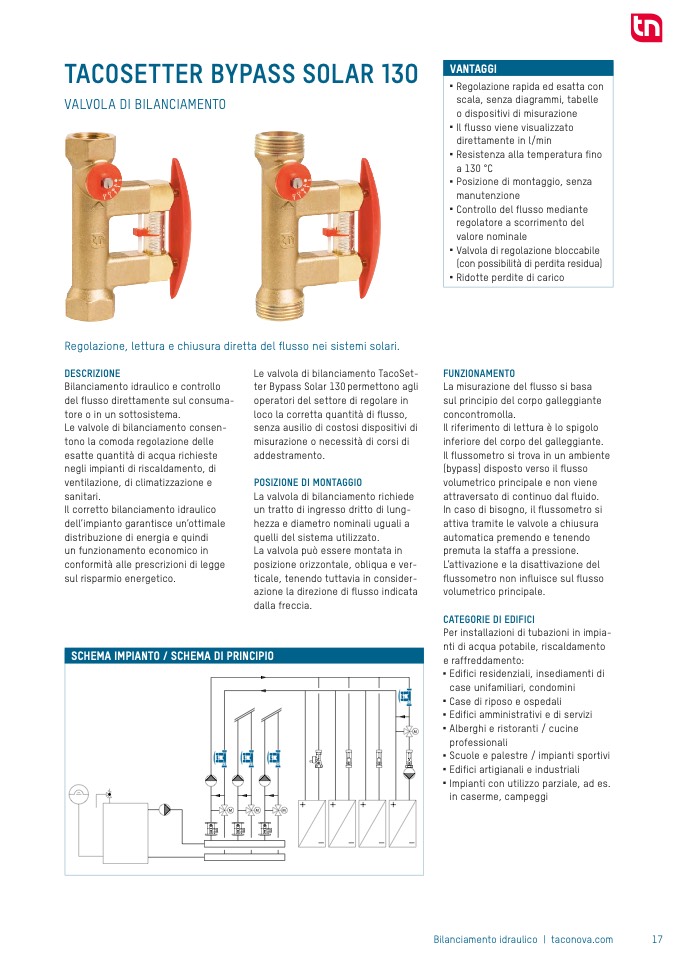

TACOSETTER BYPASS SOLAR 130

VALVOLA DI BILANCIAMENTO

Regolazione, lettura e chiusura diretta del flusso nei sistemi solari.

VANTAGGI

■

Regolazione rapida ed esatta con

scala, senza diagrammi, tabelle

o dispositivi di misurazione

■

Il flusso viene visualizzato

direttamente in l/min

■

Resistenza alla temperatura fino

a 130 °C

■

Posizione di montaggio, senza

manutenzione

■

Controllo del flusso mediante

regolatore a scorrimento del

valore nominale

■

Valvola di regolazione bloccabile

(con possibilità di perdita residua)

■

Ridotte perdite di carico

FUNZIONAMENTO

La misurazione del flusso si basa

sul principio del corpo galleggiante

concontromolla.

Il riferimento di lettura è lo spigolo

inferiore del corpo del galleggiante.

Il flussometro si trova in un ambiente

(bypass) disposto verso il flusso

volumetrico principale e non viene

attraversato di continuo dal fluido.

In caso di bisogno, il flussometro si

attiva tramite le valvole a chiusura

automatica premendo e tenendo

premuta la staffa a pressione.

L’attivazione e la disattivazione del

flussometro non influisce sul flusso

volumetrico principale.

CATEGORIE DI EDIFICI

Per installazioni di tubazioni in impia-

nti di acqua potabile, riscaldamento

e raffreddamento:

■

Edifici residenziali, insediamenti di

case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

■

Alberghi e ristoranti / cucine

professionali

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

■

Impianti con utilizzo parziale, ad es.

in caserme, campeggi

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

DESCRIZIONE

Bilanciamento idraulico e controllo

del flusso direttamente sul consuma-

tore o in un sottosistema.

Le valvole di bilanciamento consen-

tono la comoda regolazione delle

esatte quantità di acqua richieste

negli impianti di riscaldamento, di

ventilazione, di climatizzazione e

sanitari.

Il corretto bilanciamento idraulico

dell’impianto garantisce un’ottimale

distribuzione di energia e quindi

un funzionamento economico in

conformità alle prescrizioni di legge

sul risparmio energetico.

Le valvola di bilanciamento TacoSet-

ter Bypass Solar 130 permettono agli

operatori del settore di regolare in

loco la corretta quantità di flusso,

senza ausilio di costosi dispositivi di

misurazione o necessità di corsi di

addestramento.

POSIZIONE DI MONTAGGIO

La valvola di bilanciamento richiede

un tratto di ingresso dritto di lung-

hezza e diametro nominali uguali a

quelli del sistema utilizzato.

La valvola può essere montata in

posizione orizzontale, obliqua e ver-

ticale, tenendo tuttavia in consider-

azione la direzione di flusso indicata

dalla freccia.

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO

M

M

M

M
