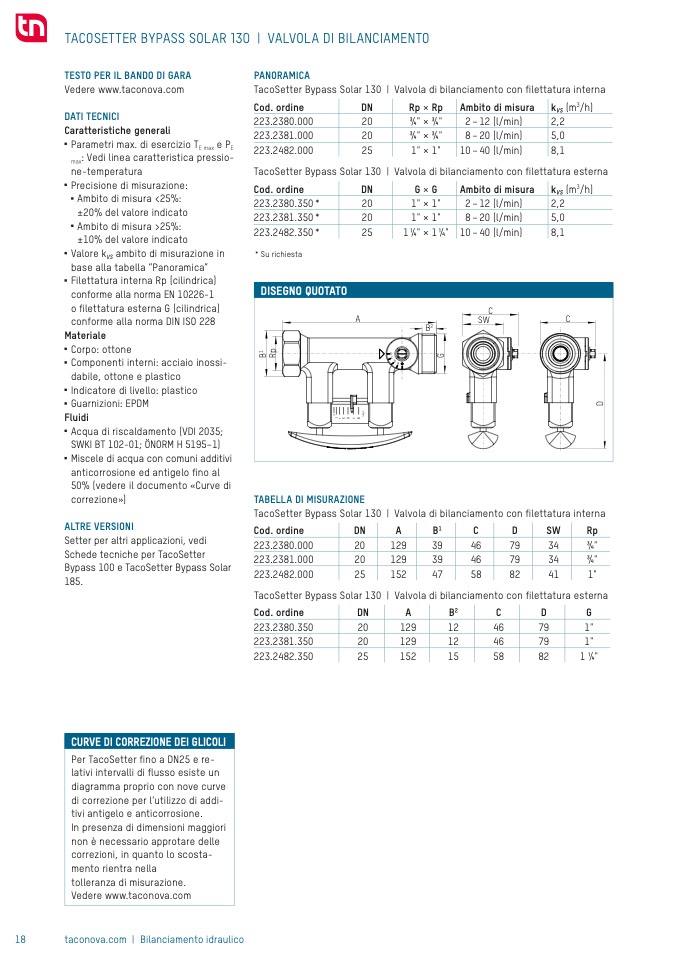

TACOSETTER BYPASS SOLAR 130 | VALVOLA DI BILANCIAMENTO

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Parametri max. di esercizio T

E max

e P

E

max

: Vedi linea caratteristica pressio-

ne-temperatura

■

Precisione di misurazione:

■

Ambito di misura <25%:

±20% del valore indicato

■

Ambito di misura >25%:

±10% del valore indicato

■

Valore k

VS

ambito di misurazione in

base alla tabella “Panoramica”

■

Filettatura interna Rp (cilindrica)

conforme alla norma EN 10226-1

o filettatura esterna G (cilindrica)

conforme alla norma DIN ISO 228

Materiale

■

Corpo: ottone

■

Componenti interni: acciaio inossi-

dabile, ottone e plastico

■

Indicatore di livello: plastico

■

Guarnizioni: EPDM

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102-01; ÖNORM H 5195–1)

■

Miscele di acqua con comuni additivi

anticorrosione ed antigelo fino al

50% (vedere il documento «Curve di

correzione»)

ALTRE VERSIONI

Setter per altri applicazioni, vedi

Schede tecniche per TacoSetter

Bypass 100 e TacoSetter Bypass Solar

185.

PANORAMICA

TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura interna

Cod. ordine

Cod. ordine

223.2380.350 *

223.2381.350 *

223.2482.350 *

* Su richiesta

DN

Rp × Rp

25

1" × 1"

TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura esterna

Ambito di misura

k

VS

(m

3

/h)

2,2

5,0

20

3⁄4" × 3⁄4"

2 – 12 (l/min)

20

3⁄4" × 3⁄4"

8 – 20 (l/min)

223.2380.000

223.2381.000

223.2482.000

10 – 40 (l/min)

8,1

DN

G × G

25

1 1⁄4" × 1 1⁄4"

Ambito di misura k

VS

(m

3

/h)

20

1" × 1"

2 – 12 (l/min)

20

1" × 1"

8 – 20 (l/min)

2,2

5,0

10 – 40 (l/min)

8,1

DISEGNO QUOTATO

A

C

C

B

2

SW

D

C

B

A

TABELLA DI MISURAZIONE

TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura interna

Cod. ordine

223.2380.000

223.2381.000

223.2482.000

DN

A

B

1

25

152

47

C

D

58

82

SW

Rp

3⁄4"

3⁄4"

41

1"

20

129

39

46

79

34

20

129

39

46

79

34

TacoSetter Bypass Solar 130 | Valvola di bilanciamento con filettatura esterna

Cod.ordine

DN

A

B

2

C

D

G

20

129

12

46

79

20

129

12

46

79

223.2380.350

223.2381.350

223.2482.350

25

152

15

58

82

1"

1"

1 1⁄4"

CURVE DI CORREZIONE DEI GLICOLI

Per TacoSetter fino a DN25 e re-

lativi intervalli di flusso esiste un

diagramma proprio con nove curve

di correzione per l‘utilizzo di addi-

tivi antigelo e anticorrosione.

In presenza di dimensioni maggiori

non è necessario approtare delle

correzioni, in quanto lo scosta-

mento rientra nella

tolleranza di misurazione.

Vedere www.taconova.com
