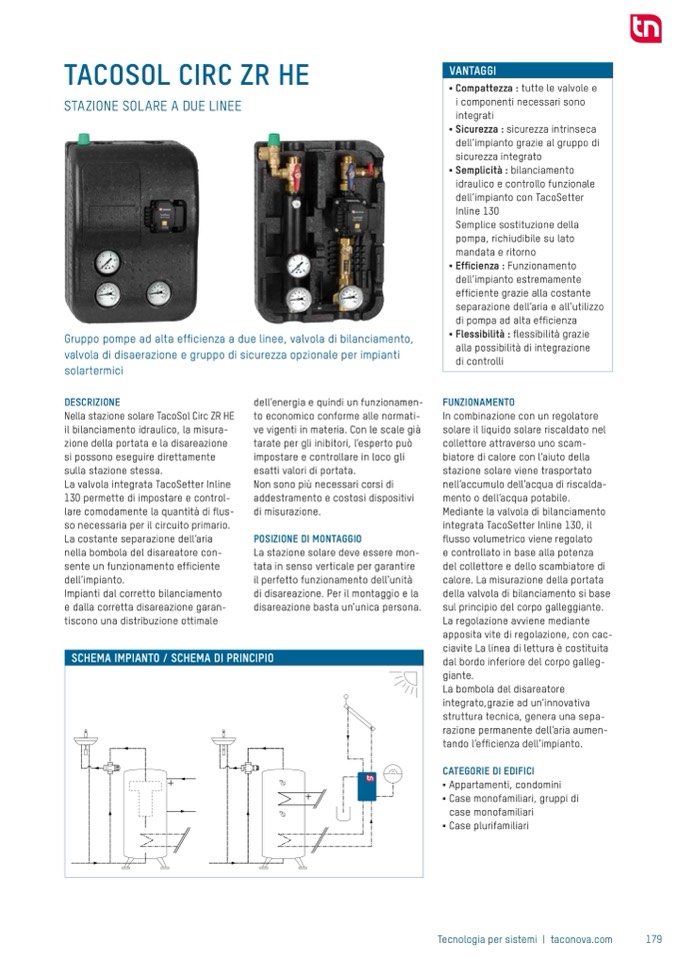

TACOSOL CIRC ZR HE
STAZIONE SOLARE A DUE LINEE
Gruppo pompe ad alta efficienza a due linee, valvola di bilanciamento,
valvola di disaerazione e gruppo di sicurezza opzionale per impianti
solartermici
VANTAGGI
■
Compattezza : tutte le valvole e
i componenti necessari sono
integrati
■
Sicurezza : sicurezza intrinseca
dell‘impianto grazie al gruppo di
sicurezza integrato
■
Semplicità : bilanciamento
idraulico e controllo funzionale
dell‘impianto con TacoSetter
Inline 130
Semplice sostituzione della
pompa, richiudibile su lato
mandata e ritorno
■
Efficienza : Funzionamento
dell‘impianto estremamente
efficiente grazie alla costante
separazione dell‘aria e all‘utilizzo
di pompa ad alta efficienza
■
Flessibilità : flessibilità grazie
alla possibilità di integrazione
di controlli
FUNZIONAMENTO
In combinazione con un regolatore
solare il liquido solare riscaldato nel
collettore attraverso uno scam-
biatore di calore con l‘aiuto della
stazione solare viene trasportato
nell‘accumulo dell‘acqua di riscalda-
mento o dell‘acqua potabile.
Mediante la valvola di bilanciamento
integrata TacoSetter Inline 130, il
flusso volumetrico viene regolato
e controllato in base alla potenza
del collettore e dello scambiatore di
calore. La misurazione della portata
della valvola di bilanciamento si base
sul principio del corpo galleggiante.
La regolazione avviene mediante
apposita vite di regolazione, con cac-
ciavite La linea di lettura è costituita
dal bordo inferiore del corpo galleg-
giante.
La bombola del disareatore
integrato,grazie ad un‘innovativa
struttura tecnica, genera una sepa-
razione permanente dell‘aria aumen-
tando l‘efficienza dell‘impianto.
CATEGORIE DI EDIFICI
Appartamenti, condomini
■
Case monofamiliari, gruppi di
case monofamiliari
■
Case plurifamiliari
DESCRIZIONE
Nella stazione solare TacoSol Circ ZR HE
il bilanciamento idraulico, la misura-
zione della portata e la disareazione
si possono eseguire direttamente
sulla stazione stessa.
La valvola integrata TacoSetter Inline
130 permette di impostare e control-
lare comodamente la quantità di flus-
so necessaria per il circuito primario.
La costante separazione dell‘aria
nella bombola del disareatore con-
sente un funzionamento efficiente
dell‘impianto.
Impianti dal corretto bilanciamento
e dalla corretta disareazione garan-
tiscono una distribuzione ottimale
dell’energia e quindi un funzionamen-
to economico conforme alle normati-
ve vigenti in materia. Con le scale già
tarate per gli inibitori, l‘esperto può
impostare e controllare in loco gli
esatti valori di portata.
Non sono più necessari corsi di
addestramento e costosi dispositivi
di misurazione.
POSIZIONE DI MONTAGGIO
La stazione solare deve essere mon-
tata in senso verticale per garantire
il perfetto funzionamento dell‘unità
di disareazione. Per il montaggio e la
disareazione basta un’unica persona.
T
e
c
n
o
l
o
g
i
a
p
e
r
s
i
s
t
e
m
i
SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO
T
T
■
Tecnologia per sistemi | taconova.com
179
