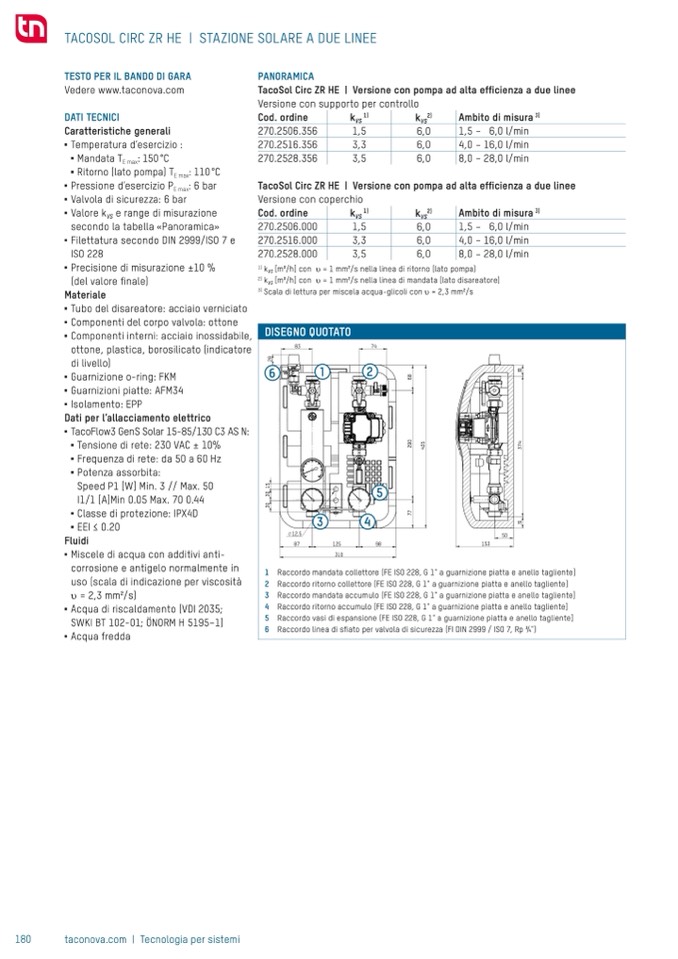

TACOSOL CIRC ZR HE | STAZIONE SOLARE A DUE LINEE

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

DATI TECNICI

Caratteristiche generali

■

Temperatura d’esercizio :

■

Mandata T

E max

: 150 °C

■

Ritorno (lato pompa) T

E max

: 110 °C

■

Pressione d’esercizio P

E max

: 6 bar

■

Valvola di sicurezza: 6 bar

■

Valore k

VS

e range di misurazione

secondo la tabella «Panoramica»

■

Filettatura secondo DIN 2999/ISO 7 e

ISO 228

■

Precisione di misurazione ±10 %

(del valore finale)

Materiale

■

Tubo del disareatore: acciaio verniciato

■

Componenti del corpo valvola: ottone

■

Componenti interni: acciaio inossidabile,

ottone, plastica, borosilicato (indicatore

di livello)

■

Guarnizione o-ring: FKM

■

Guarnizioni piatte: AFM34

■

Isolamento: EPP

Dati per l‘allacciamento elettrico

■

TacoFlow3 GenS Solar 15-85/130 C3 AS N:

■

Tensione di rete: 230 VAC ± 10%

■

Frequenza di rete: da 50 a 60 Hz

■

Potenza assorbita:

Speed P1 [W] Min. 3 // Max. 50

I1/1 [A]Min 0.05 Max. 70 0.44

■

Classe di protezione: IPX4D

■

EEI ≤ 0.20

Fluidi

■

Miscele di acqua con additivi anti-

corrosione e antigelo normalmente in

uso (scala di indicazione per viscosità

υ = 2,3 mm2/s)

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102-01; ÖNORM H 5195–1)

■

Acqua fredda

LINEA CARATTERISTICA POMPA

H [m]

8

7

6

5

4

3

2

1

PANORAMICA

TacoSol Circ ZR HE | Versione con pompa ad alta efficienza a due linee

Versione con supporto per controllo

0

0

0

1000

2000

3000

Q [l/h]

0

10

20

30

40

50

60

Q[l/m]

0

1000

2000

3000

Q [l/h]

180

taconova.com | Tecnologia per sistemi

Cod. ordine

270.2506.356

270.2516.356

270.2528.356

k

VS

1)

1,5

3,3

3,5

k

VS

2)

Ambito di misura

3)

6,0

1,5 – 6,0 l/min

6,0

4,0 – 16,0 l/min

6,0

8,0 – 28,0 l/min

TacoSol Circ ZR HE | Versione con pompa ad alta efficienza a due linee

Versione con coperchio

Cod. ordine

k

VS

2)

Ambito di misura

3)

6,0

1,5 – 6,0 l/min

6,0

4,0 – 16,0 l/min

6,0

8,0 – 28,0 l/min

DISEGNO QUOTATO

83

74

6

1

2

5

3

4

3

1

3

7

4

3

0

7

7

2

9

0

6

8

4

3

5

3

0

3

0

1

5

2

8

T

e

c

n

o

l

o

g

i

a

p

e

r

s

i

s

t

e

m

i

1

2

3

4

5

6

50

125

98

153

310

Raccordo mandata collettore (FE ISO 228, G 1" a guarnizione piatta e anello tagliente]

Raccordo ritorno collettore (FE ISO 228, G 1" a guarnizione piatta e anello tagliente]

Raccordo mandata accumulo (FE ISO 228, G 1" a guarnizione piatta e anello tagliente]

Raccordo ritorno accumulo (FE ISO 228, G 1" a guarnizione piatta e anello tagliente]

Raccordo vasi di espansione (FE ISO 228, G 1" a guarnizione piatta e anello tagliente]

Raccordo linea di sfiato per valvola di sicurezza (FI DIN 2999 / ISO 7, Rp 3⁄4")

12.5

87

k

VS

1)

1,5

3,3

3,5

270.2506.000

270.2516.000

270.2528.000

1)

k

VS

[m3/h] con υ = 1 mm2/s nella linea di ritorno (lato pompa)

2)

k

VS

[m3/h] con υ = 1 mm2/s nella linea di mandata (lato disareatore)

3)

Scala di lettura per miscela acqua-glicoli con υ = 2,3 mm2/s

P (W)

60

50

40

30

20

10
