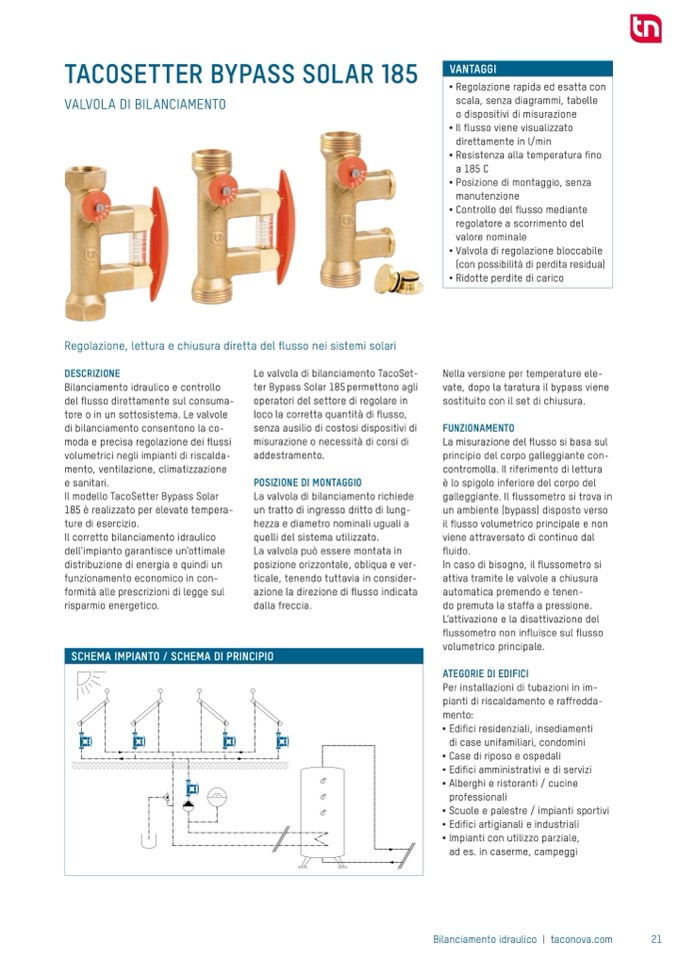

TACOSETTER BYPASS SOLAR 185

VALVOLA DI BILANCIAMENTO

Regolazione, lettura e chiusura diretta del flusso nei sistemi solari

VANTAGGI

■

Regolazione rapida ed esatta con

scala, senza diagrammi, tabelle

o dispositivi di misurazione

■

Il flusso viene visualizzato

direttamente in l/min

■

Resistenza alla temperatura fino

a 185 C

■

Posizione di montaggio, senza

manutenzione

■

Controllo del flusso mediante

regolatore a scorrimento del

valore nominale

■

Valvola di regolazione bloccabile

(con possibilità di perdita residua)

■

Ridotte perdite di carico

Nella versione per temperature ele-

vate, dopo la taratura il bypass viene

sostituito con il set di chiusura.

FUNZIONAMENTO

La misurazione del flusso si basa sul

principio del corpo galleggiante con-

contromolla. Il riferimento di lettura

è lo spigolo inferiore del corpo del

galleggiante. Il flussometro si trova in

un ambiente (bypass) disposto verso

il flusso volumetrico principale e non

viene attraversato di continuo dal

fluido.

In caso di bisogno, il flussometro si

attiva tramite le valvole a chiusura

automatica premendo e tenen-

do premuta la staffa a pressione.

L’attivazione e la disattivazione del

flussometro non influisce sul flusso

volumetrico principale.

ATEGORIE DI EDIFICI

Per installazioni di tubazioni in im-

pianti di riscaldamento e raffredda-

mento:

■

Edifici residenziali, insediamenti

di case unifamiliari, condomini

■

Case di riposo e ospedali

■

Edifici amministrativi e di servizi

Alberghi e ristoranti / cucine

professionali

■

Scuole e palestre / impianti sportivi

■

Edifici artigianali e industriali

■

Impianti con utilizzo parziale,

ad es. in caserme, campeggi

B

i

l

a

n

c

i

a

m

e

n

t

o

i

d

r

a

u

l

i

c

o

DESCRIZIONE

Bilanciamento idraulico e controllo

del flusso direttamente sul consuma-

tore o in un sottosistema. Le valvole

di bilanciamento consentono la co-

moda e precisa regolazione dei flussi

volumetrici negli impianti di riscalda-

mento, ventilazione, climatizzazione

e sanitari.

Il modello TacoSetter Bypass Solar

185 è realizzato per elevate tempera-

ture di esercizio.

Il corretto bilanciamento idraulico

dell’impianto garantisce un’ottimale

distribuzione di energia e quindi un

funzionamento economico in con-

formità alle prescrizioni di legge sul

risparmio energetico.

Le valvola di bilanciamento TacoSet-

ter Bypass Solar 185 permettono agli

operatori del settore di regolare in

loco la corretta quantità di flusso,

senza ausilio di costosi dispositivi di

misurazione o necessità di corsi di

addestramento.

POSIZIONE DI MONTAGGIO

La valvola di bilanciamento richiede

un tratto di ingresso dritto di lung-

hezza e diametro nominali uguali a

quelli del sistema utilizzato.

La valvola può essere montata in

posizione orizzontale, obliqua e ver-

ticale, tenendo tuttavia in consider-

azione la direzione di flusso indicata

dalla freccia.

SCHEMA IMPIANTO / SCHEMA DI PRINCIPIO

T

T

T

■
