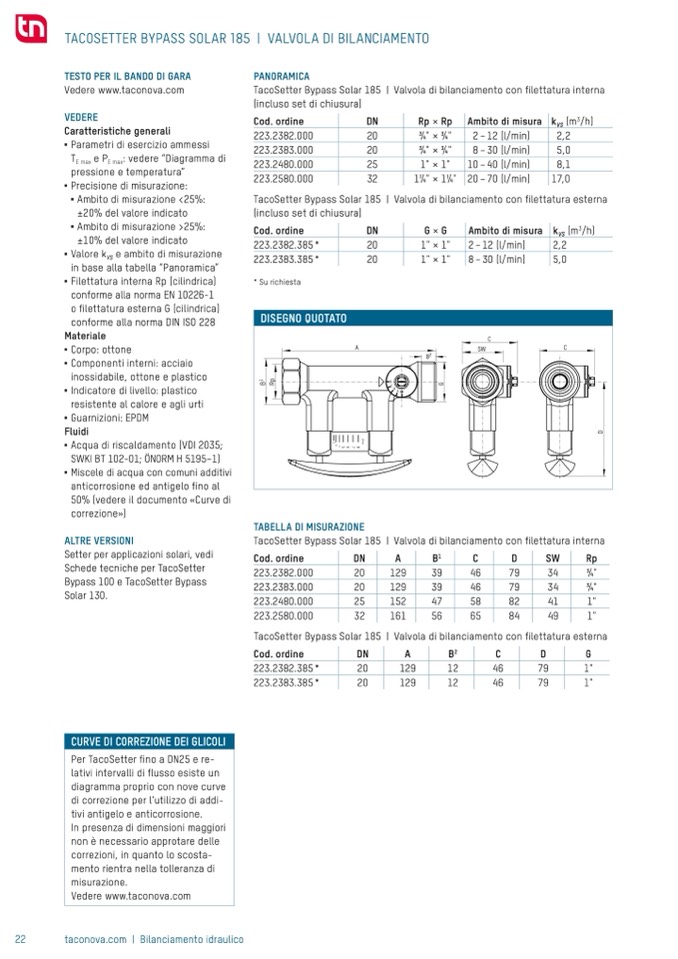

TACOSETTER BYPASS SOLAR 185 | VALVOLA DI BILANCIAMENTO

TESTO PER IL BANDO DI GARA

Vedere www.taconova.com

VEDERE

Caratteristiche generali

■

Parametri di esercizio ammessi

T

E max

e P

E max

: vedere “Diagramma di

pressione e temperatura”

■

Precisione di misurazione:

■

Ambito di misurazione <25%:

±20% del valore indicato

■

Ambito di misurazione >25%:

±10% del valore indicato

■

Valore k

VS

e ambito di misurazione

in base alla tabella “Panoramica”

■

Filettatura interna Rp (cilindrica)

conforme alla norma EN 10226-1

o filettatura esterna G (cilindrica)

conforme alla norma DIN ISO 228

Materiale

■

Corpo: ottone

■

Componenti interni: acciaio

inossidabile, ottone e plastico

■

Indicatore di livello: plastico

resistente al calore e agli urti

■

Guarnizioni: EPDM

Fluidi

■

Acqua di riscaldamento (VDI 2035;

SWKI BT 102-01; ÖNORM H 5195–1)

■

Miscele di acqua con comuni additivi

anticorrosione ed antigelo fino al

50% (vedere il documento «Curve di

correzione»)

ALTRE VERSIONI

Setter per applicazioni solari, vedi

Schede tecniche per TacoSetter

Bypass 100 e TacoSetter Bypass

Solar 130.

PANORAMICA

TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura interna

(incluso set di chiusura)

Cod. ordine

DN

Rp × Rp Ambito di misura k

VS

(m

3

/h)

223.2382.000

2,2

223.2383.000

5,0

223.2480.000

8,1

223.2580.000

32

11⁄4" × 11⁄4" 20 – 70 (l/min)

17,0

TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura esterna

(incluso set di chiusura)

20

3⁄4" × 3⁄4"

2 – 12 (l/min)

20

3⁄4" × 3⁄4"

8 – 30 (l/min)

25

1" × 1"

10 – 40 (l/min)

Cod. ordine

DN

223.2382.385 *

223.2383.385 *

20

* Su richiesta

G × G

1" × 1"

Ambito di misura k

VS

(m

3

/h)

20

1" × 1"

2 – 12 (l/min)

2,2

8 – 30 (l/min)

5,0

DISEGNO QUOTATO

C

A

C

SW

B

2

D

C

B

A

TABELLA DI MISURAZIONE

TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura interna

Cod.ordine

DN

A

B

1

C

D

SW

Rp

20

129

39

46

79

34

20

129

39

46

79

34

25

152

47

58

82

41

223.2382.000

223.2383.000

223.2480.000

223.2580.000

3⁄4"

3⁄4"

1"

161

56

65

84

32

TacoSetter Bypass Solar 185 | Valvola di bilanciamento con filettatura esterna

Cod.ordine

DN

A

B

2

C

D

G

223.2382.385 *

1"

223.2383.385*

20

129

12

46

79

1"

49

1"

20

129

12

46

79

CURVE DI CORREZIONE DEI GLICOLI

Per TacoSetter fino a DN25 e re-

lativi intervalli di flusso esiste un

diagramma proprio con nove curve

di correzione per l‘utilizzo di addi-

tivi antigelo e anticorrosione.

In presenza di dimensioni maggiori

non è necessario approtare delle

correzioni, in quanto lo scosta-

mento rientra nella tolleranza di

misurazione.

Vedere www.taconova.com
