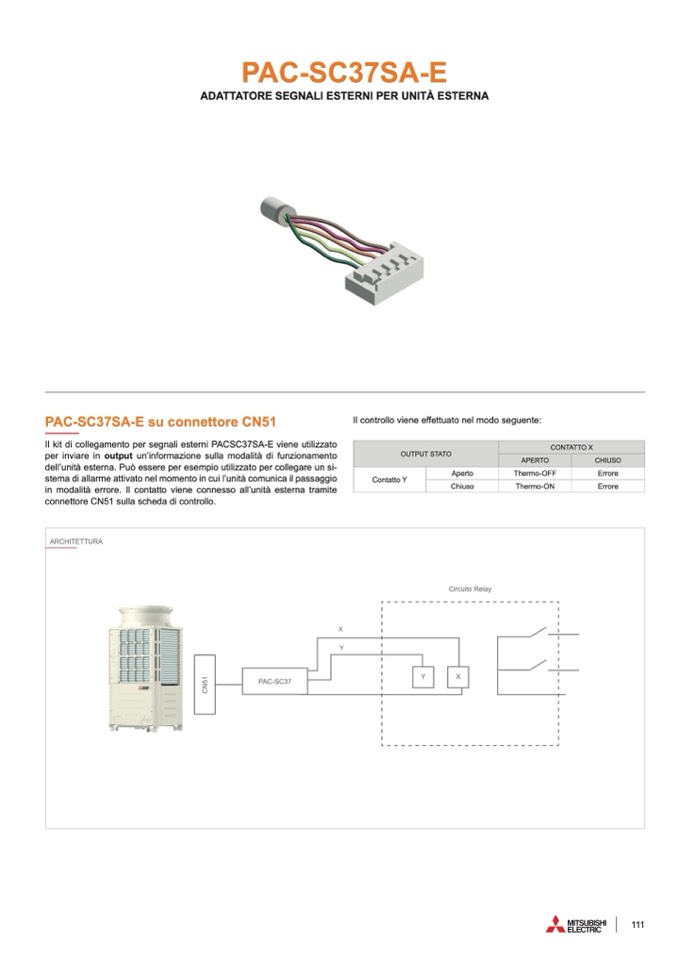

PAC-SC37SA-E su connettore CN51

Il kit di collegamento per segnali esterni PACSC37SA-E viene utilizzato

per inviare in output un’informazione sulla modalit

à di funzionamento

dell’unit

à esterna. Pu

ò essere per esempio utilizzato per collegare un si-

stema di allarme attivato nel momento in cui l’unità comunica il passaggio

in modalit

à errore. Il contatto viene connesso all’unit

à esterna tramite

connettore CN51 sulla scheda di controllo.

Il controllo viene effettuato nel modo seguente:

PAC-SC37SA-E

ADATTATORE SEGNALI ESTERNI PER UNIT

À ESTERNA

OUTPUT STATO

CONTATTO X

APERTO

CHIUSO

Contatto Y

Aperto

Chiuso

Thermo-OFF

Thermo-ON

Errore

Errore

ARCHITETTURA

Circuito Relay

X

C

N

5

1

Y

PAC-SC37

Y

X
