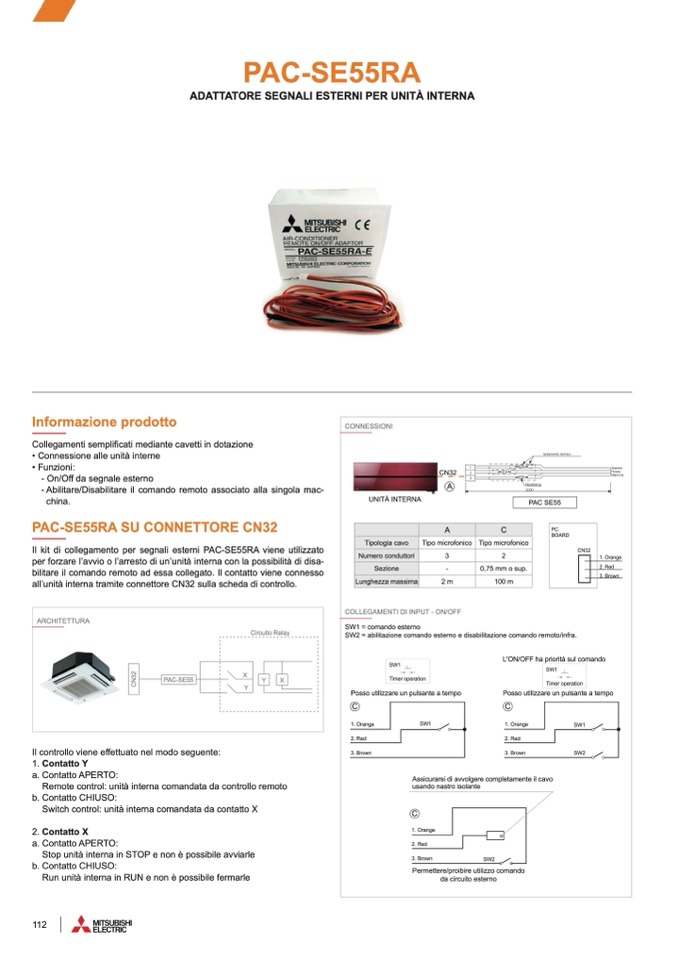

PAC-SE55RA

ADATTATORE SEGNALI ESTERNI PER UNITÀ INTERNA

Informazione prodotto

CONNESSIONI

1

CN32

2

3

A

COLLEGAMENTI DI INPUT - ON/OFF

Isolamento termico

Resistenza

2000

Arancio

Rosso

Marrone

1. Orange

2. Red

3. Brown

UNIT

À INTERNA

PAC SE55

A

C

Tipologia cavo

Tipo microfonico

Tipo microfonico

Numero conduttori

3

2

Sezione

-

0,75 mm o sup.

Lunghezza massima

2m

100 m

SW1 = comando esterno

SW2 = abilitazione comando esterno e disabilitazione comando remoto/infra.

L'ON/OFF ha priorit

à sul comando

Posso utilizzare un pulsante a tempo

Posso utilizzare un pulsante a tempo

C

C

SW1

Timer operation

PC

BOARD

CN32

SW1

Timer operation

1. Orange

2. Red

3. Brown

SW1

1. Orange

SW1

2. Red

3. Brown

SW2

Assicurarsi di avvolgere completamente il cavo

usando nastro isolante

C

1. Orange

2. Red

3. Brown

SW2

Permettere/proibire utilizzo comando

da circuito esterno

Collegamenti sempli

ficati mediante cavetti in dotazione

• Connessione alle unità interne

• Funzioni:

- On/Off da segnale esterno

- Abilitare/Disabilitare il comando remoto associato alla singola mac-

china.

PAC-SE55RA SU CONNETTORE CN32

Il kit di collegamento per segnali esterni PAC-SE55RA viene utilizzato

per forzare l’avvio o l’arresto di un’unit

à interna con la possibilità di disa-

bilitare il comando remoto ad essa collegato. Il contatto viene connesso

all’unit

à interna tramite connettore CN32 sulla scheda di controllo.

Il controllo viene effettuato nel modo seguente:

1. Contatto Y

a. Contatto APERTO:

Remote control: unità interna comandata da controllo remoto

b. Contatto CHIUSO:

Switch control: unità interna comandata da contatto X

2. Contatto X

a. Contatto APERTO:

Stop unità interna in STOP e non è possibile avviarle

b. Contatto CHIUSO:

Run unità interna in RUN e non è possibile fermarle

ARCHITETTURA

PAC-SE55

Circuito Relay

X

Y

X

Y

C

N

3

2
