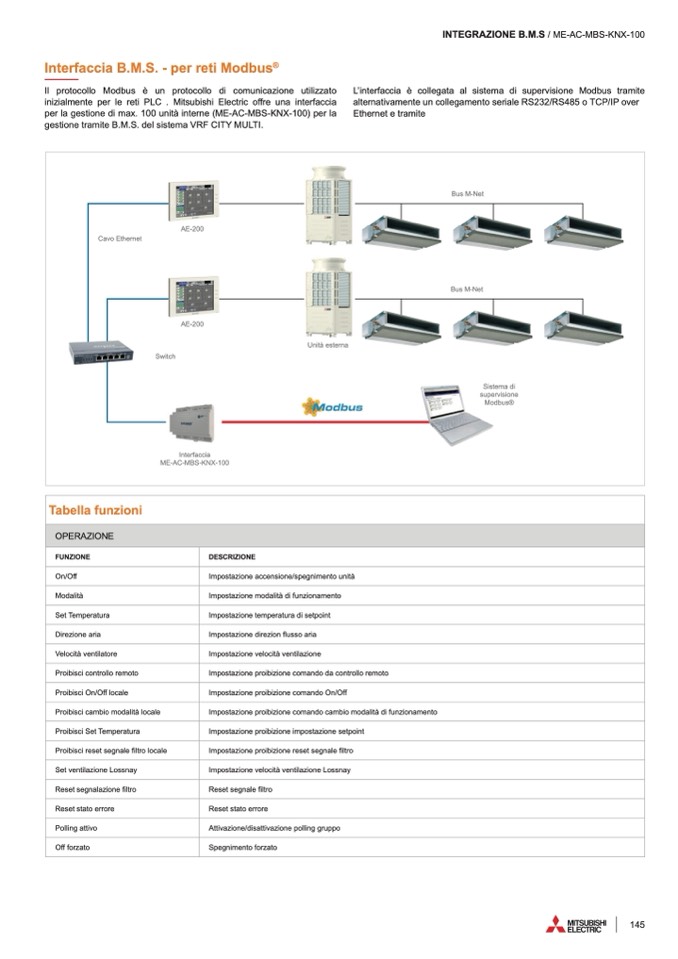

Interfaccia B.M.S. - per reti Modbus

®

Il protocollo Modbus è un protocollo di comunicazione utilizzato

inizialmente per le reti PLC . Mitsubishi Electric offre una interfaccia

per la gestione di max. 100 unità interne (ME-AC-MBS-KNX-100) per la

gestione tramite B.M.S. del sistema VRF CITY MULTI.

L’interfaccia

è collegata al sistema di supervisione Modbus tramite

alternativamente un collegamento seriale RS232/RS485 o TCP/IP over

Ethernet e tramite

INTEGRAZIONE B.M.S / ME-AC-MBS-KNX-100

Cavo Ethernet

AE-200

AE-200

Switch

Interfaccia

ME-AC-MBS-KNX-100

Bus M-Net

Bus M-Net

Sistema di

supervisione

Modbus®

Unit

à esterna

Tabella funzioni

On/Off

Modalità

Set Temperatura

Direzione aria

Velocit

à ventilatore

Proibisci controllo remoto

Proibisci On/Off locale

Proibisci cambio modalit

à locale

Proibisci Set Temperatura

Proibisci reset segnale

filtro locale

Set ventilazione Lossnay

Reset segnalazione

filtro

Reset stato errore

Polling attivo

Off forzato

Impostazione accensione/spegnimento unità

Impostazione modalità di funzionamento

Impostazione temperatura di setpoint

Impostazione direzion

flusso aria

Impostazione velocit

à ventilazione

Impostazione proibizione comando da controllo remoto

Impostazione proibizione comando On/Off

Impostazione proibizione comando cambio modalità di funzionamento

Impostazione proibizione impostazione setpoint

Impostazione proibizione reset segnale

filtro

Impostazione velocit

à ventilazione Lossnay

Reset segnale filtro

Reset stato errore

Attivazione/disattivazione polling gruppo

Spegnimento forzato

OPERAZIONE

FUNZIONE

DESCRIZIONE

145
