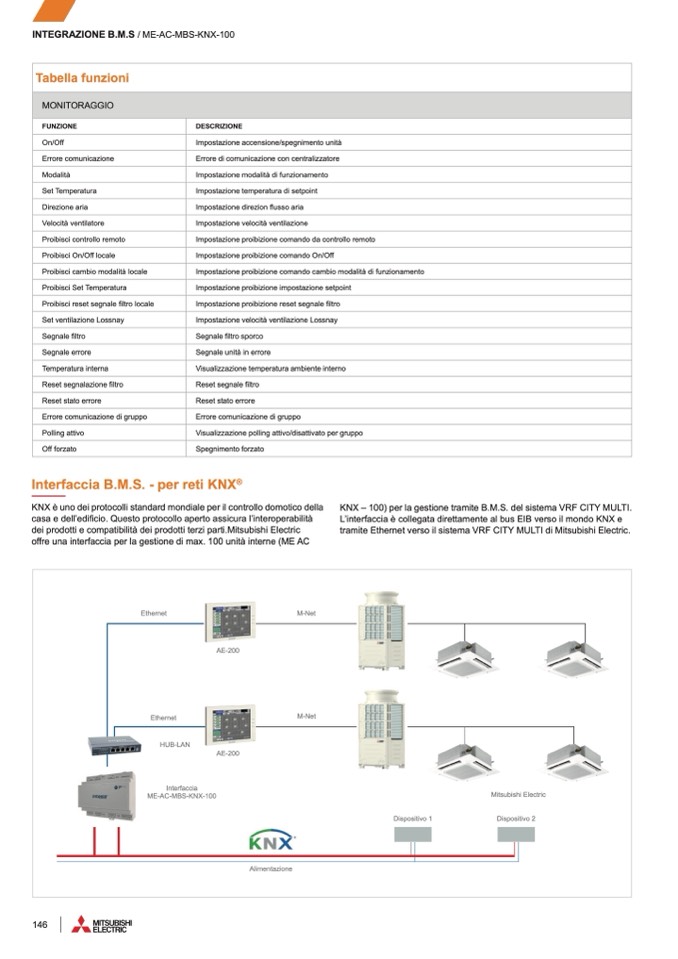

INTEGRAZIONE B.M.S / ME-AC-MBS-KNX-100

Tabella funzioni

MONITORAGGIO

FUNZIONE

DESCRIZIONE

On/Off

Errore comunicazione

Modalità

Set Temperatura

Direzione aria

Velocità ventilatore

Proibisci controllo remoto

Proibisci On/Off locale

Proibisci cambio modalità locale

Proibisci Set Temperatura

Proibisci reset segnale filtro locale

Set ventilazione Lossnay

Segnale filtro

Segnale errore

Temperatura interna

Reset segnalazione filtro

Reset stato errore

Errore comunicazione di gruppo

Polling attivo

Off forzato

Impostazione accensione/spegnimento unit

à

Errore di comunicazione con centralizzatore

Impostazione modalit

à di funzionamento

Impostazione temperatura di setpoint

Impostazione direzion

flusso aria

Impostazione velocit

à ventilazione

Impostazione proibizione comando da controllo remoto

Impostazione proibizione comando On/Off

Impostazione proibizione comando cambio modalit

à di funzionamento

Impostazione proibizione impostazione setpoint

Impostazione proibizione reset segnale

filtro

Impostazione velocit

à ventilazione Lossnay

Segnale

filtro sporco

Segnale unit

à in errore

Visualizzazione temperatura ambiente interno

Reset segnale

filtro

Reset stato errore

Errore comunicazione di gruppo

Visualizzazione polling attivo/disattivato per gruppo

Spegnimento forzato

Interfaccia B.M.S. - per reti KNX

®

KNX è uno dei protocolli standard mondiale per il controllo domotico della

casa e dell’edi

ficio. Questo protocollo aperto assicura l’interoperabilità

dei prodotti e compatibilit

à dei prodotti terzi parti.Mitsubishi Electric

offre una interfaccia per la gestione di max. 100 unità interne (ME AC

KNX – 100) per la gestione tramite B.M.S. del sistema VRF CITY MULTI.

L’interfaccia è collegata direttamente al bus EIB verso il mondo KNX e

tramite Ethernet verso il sistema VRF CITY MULTI di Mitsubishi Electric.

Ethernet

Ethernet

AE-200

M-Net

M-Net

HUB-LAN

AE-200

Interfaccia

ME-AC-MBS-KNX-100

Mitsubishi Electric

Dispositivo 2

Dispositivo 1

Alimentazione
