128

NORME E CONDIZIONI

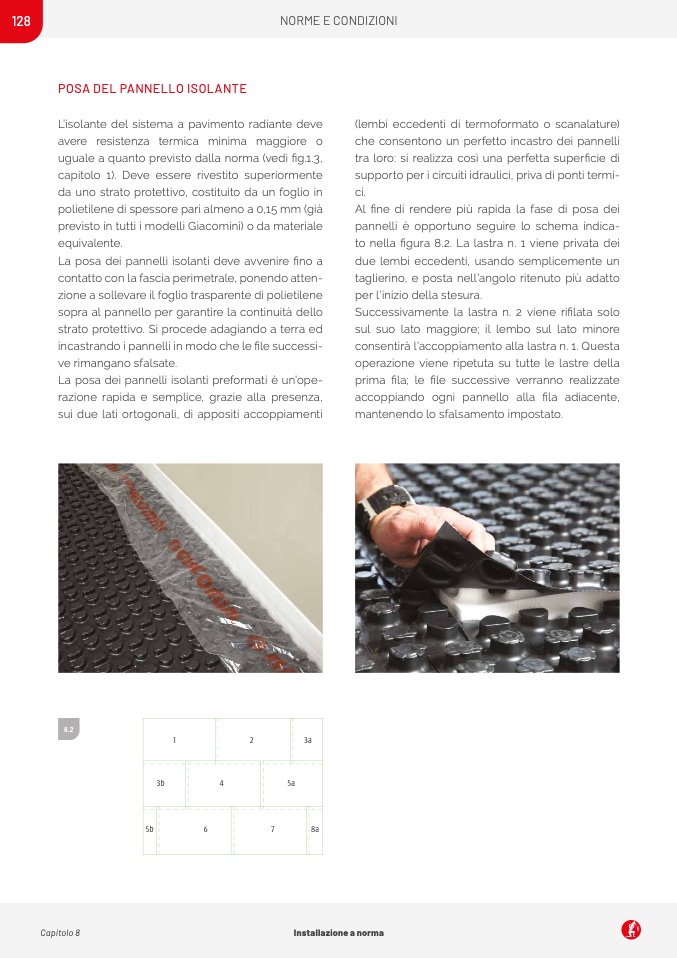

POSA DEL PANNELLO ISOLANTE

L’isolante del sistema a pavimento radiante deve

avere resistenza termica minima maggiore o

uguale a quanto previsto dalla norma (vedi fig.1.3,

capitolo 1). Deve essere rivestito superiormente

da uno strato protettivo, costituito da un foglio in

polietilene di spessore pari almeno a 0,15 mm (già

previsto in tutti i modelli Giacomini) o da materiale

equivalente.

La posa dei pannelli isolanti deve avvenire fino a

contatto con la fascia perimetrale, ponendo atten-

zione a sollevare il foglio trasparente di polietilene

sopra al pannello per garantire la continuità dello

strato protettivo. Si procede adagiando a terra ed

incastrando i pannelli in modo che le file successi-

ve rimangano sfalsate.

La posa dei pannelli isolanti preformati è un’ope-

razione rapida e semplice, grazie alla presenza,

sui due lati ortogonali, di appositi accoppiamenti

8.2

(lembi eccedenti di termoformato o scanalature)

che consentono un perfetto incastro dei pannelli

tra loro: si realizza così una perfetta superficie di

supporto per i circuiti idraulici, priva di ponti termi-

ci.

Al fine di rendere più rapida la fase di posa dei

pannelli è opportuno seguire lo schema indica-

to nella figura 8.2. La lastra n. 1 viene privata dei

due lembi eccedenti, usando semplicemente un

taglierino, e posta nell’angolo ritenuto più adatto

per l’inizio della stesura.

Successivamente la lastra n. 2 viene rifilata solo

sul suo lato maggiore; il lembo sul lato minore

consentirà l’accoppiamento alla lastra n. 1. Questa

operazione viene ripetuta su tutte le lastre della

prima fila; le file successive verranno realizzate

accoppiando ogni pannello alla fila adiacente,

mantenendo lo sfalsamento impostato.

1

2

3a

3b

4

5a

5b

6

7

8a

Capitolo 8

Installazione a norma
