schiacciamento del tubo dovuto a curve troppo
strette provoca una riduzione della sezione di
passaggio.
Il tubo deve essere agganciato con sistemi
di ancoraggio che garantiscano un eventuale
spostamento inferiore a 5 mm in altezza e a 10 mm
sul piano dal punto dove è stato installato.

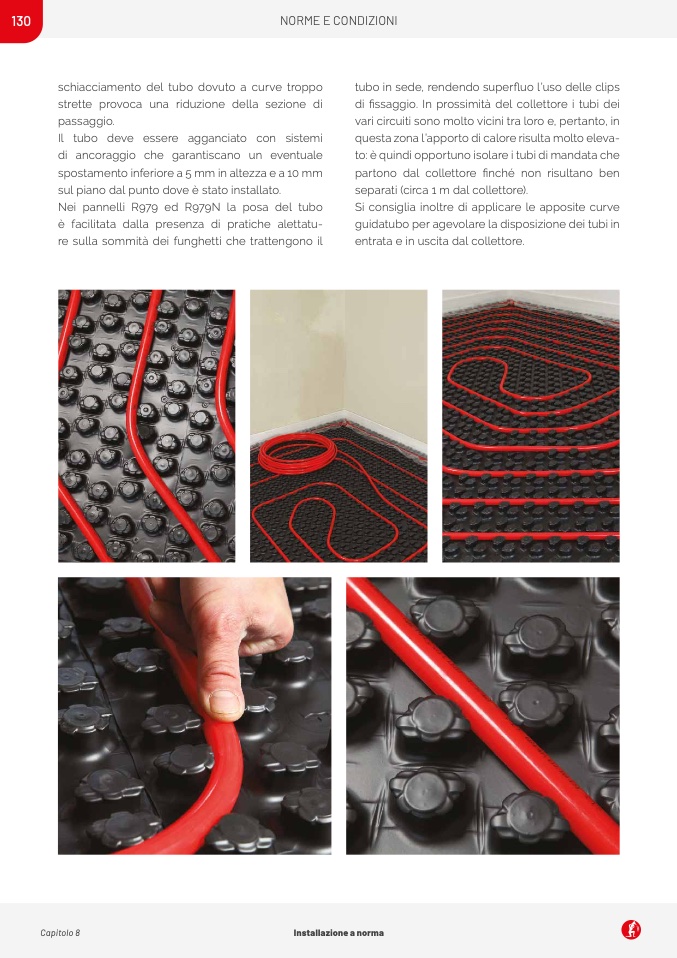

Nei pannelli R979 ed R979N la posa del tubo
è facilitata dalla presenza di pratiche alettatu-
re sulla sommità dei funghetti che trattengono il
tubo in sede, rendendo superfluo l’uso delle clips
di fissaggio. In prossimità del collettore i tubi dei
vari circuiti sono molto vicini tra loro e, pertanto, in
questa zona l’apporto di calore risulta molto eleva-
to: è quindi opportuno isolare i tubi di mandata che
partono dal collettore finché non risultano ben
separati (circa 1 m dal collettore).
Si consiglia inoltre di applicare le apposite curve
guidatubo per agevolare la disposizione dei tubi in
entrata e in uscita dal collettore.
