MASSIMO COMFORT TUTTO L’ANNO

da mettere in gioco per coprire i carichi latenti, a

tutto vantaggio della silenziosità, dell’assenza di

correnti d’aria e del minimo consumo di energia

elettrica

Le macchine per la ventilazione meccanica

controllata (VMC), oltre alla deumidificazione

e all’integrazione di potenza termica sensibile,

consentono il rinnovo dell’aria ambiente con recu-

pero di calore ad alta efficienza. Sono le macchi-

ne più complete per il trattamento dell’aria in

ambiente e, come è logico aspettarsi, si prestano

al funzionamento continuativo durante tutto l’arco

dell’anno. In queste macchine il circuito frigorifero

è dello stesso tipo di quello descritto per i deumi-

dificatori con integrazione sensibile: vi sono due

condensatori, uno di post-riscaldamento e uno

di dissipazione. Per spiegare il loro principio di

funzionamento, utilizziamo due modelli di macchi-

ne proposte da Giacomini, KDVRW e KDVRA. Esse

si differenziano, oltre che per lo schema interno,

per la diversità del condensatore dissipativo: ad

acqua per KDVRW, ad aria per KDVRA.

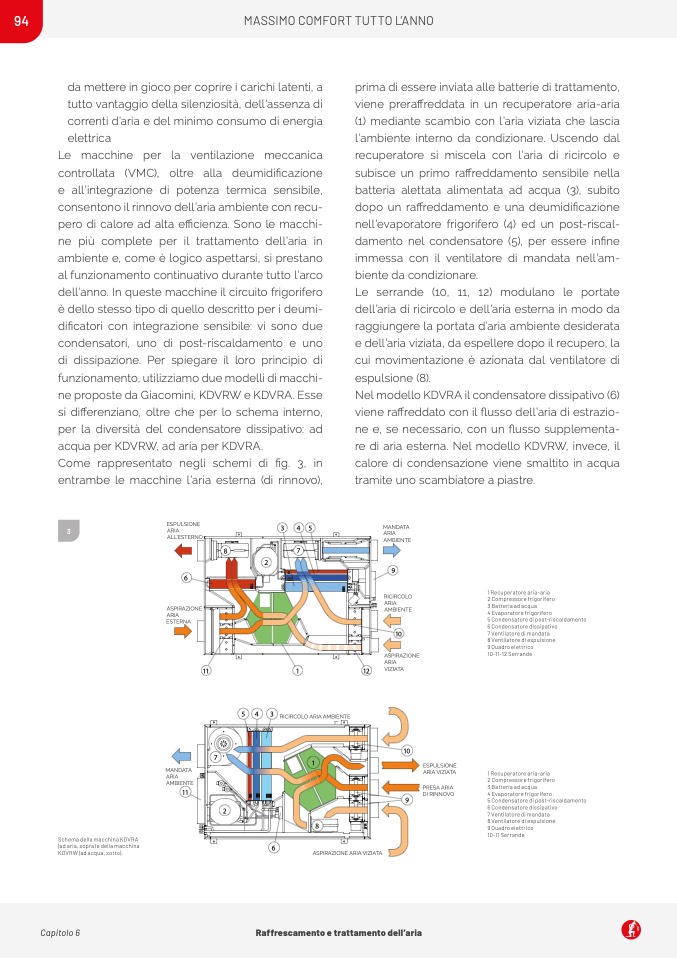

Come rappresentato negli schemi di fig. 3, in

entrambe le macchine l’aria esterna (di rinnovo),

prima di essere inviata alle batterie di trattamento,

viene preraffreddata in un recuperatore aria-aria

(1) mediante scambio con l’aria viziata che lascia

l’ambiente interno da condizionare. Uscendo dal

recuperatore si miscela con l’aria di ricircolo e

subisce un primo raffreddamento sensibile nella

batteria alettata alimentata ad acqua (3), subito

dopo un raffreddamento e una deumidificazione

nell’evaporatore frigorifero (4) ed un post-riscal-

damento nel condensatore (5), per essere infine

immessa con il ventilatore di mandata nell’am-

biente da condizionare.

Le serrande (10, 11, 12) modulano le portate

dell’aria di ricircolo e dell’aria esterna in modo da

raggiungere la portata d’aria ambiente desiderata

e dell’aria viziata, da espellere dopo il recupero, la

cui movimentazione è azionata dal ventilatore di

espulsione (8).

Nel modello KDVRA il condensatore dissipativo (6)

viene raffreddato con il flusso dell’aria di estrazio-

ne e, se necessario, con un flusso supplementa-

re di aria esterna. Nel modello KDVRW, invece, il

calore di condensazione viene smaltito in acqua

tramite uno scambiatore a piastre.

ESPULSIONE

3

ARIA

3

4

5

8

7

2

1

MANDATA

ARIA

AMBIENTE

9

RICIRCOLO

ARIA

AMBIENTE

10

ASPIRAZIONE

ARIA

VIZIATA

10

9

Schema della macchina KDVRA

(ad aria, sopra) e della macchina

KDVRW (ad acqua, sotto).

Capitolo 6

Raffrescamento e trattamento dell’aria

ALL'ESTERNO

6

ASPIRAZIONE

ARIA

ESTERNA

7

2

1 Recuperatore aria-aria

2 Compressore frigorifero

3 Batteria ad acqua

4 Evaporatore frigorifero

5 Condensatore di post-riscaldamento

6 Condensatore dissipativo

7Ventilatoredimandata

8 Ventilatore di espulsione

9 Quadro elettrico

10-11-12 Serrande

1 Recuperatore aria-aria

2 Compressore frigorifero

3 Batteria ad acqua

4 Evaporatore frigorifero

5 Condensatore di post-riscaldamento

6 Condensatore dissipativo

7 Ventilatore di mandata

8 Ventilatore di espulsione

9 Quadro elettrico

10-11 Serrande

MANDATA

ARIA

AMBIENTE

11

ESPULSIONE

ARIA VIZIATA

PRESA ARIA

DI RINNOVO

11

1

12

5

4

3

6

RICIRCOLO ARIA AMBIENTE

1

8

ASPIRAZIONE ARIA VIZIATA
