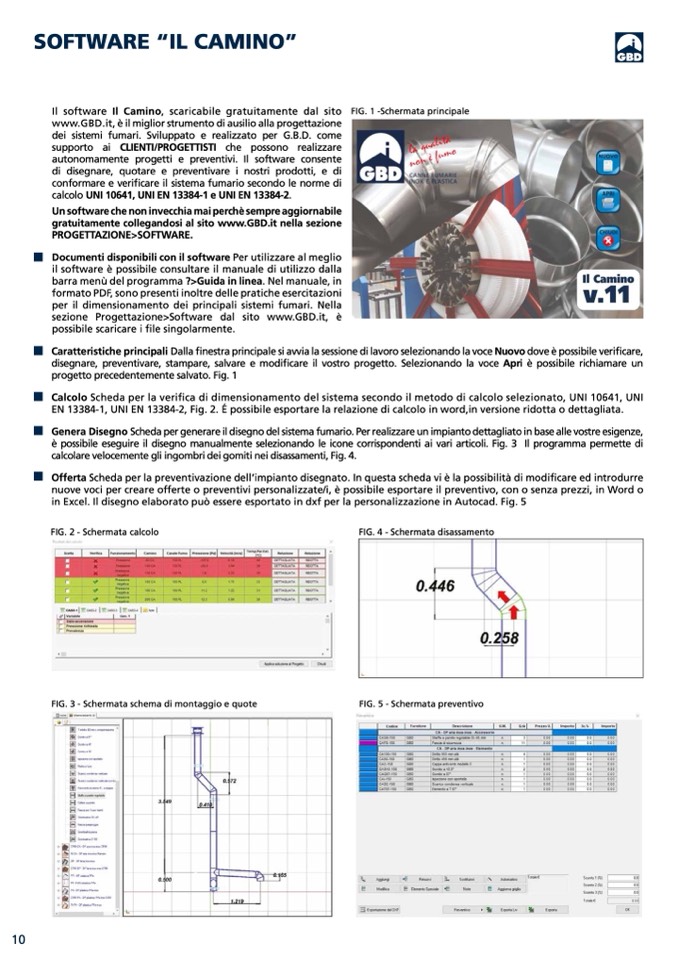

SOFTWARE “IL CAMINO”
Il software Il Camino, scaricabile gratuitamente dal sito
www.GBD.it, è il miglior strumento di ausilio alla progettazione
dei sistemi fumari. Sviluppato e realizzato per G.B.D. come
supporto ai CLIENTI/PROGETTISTI che possono realizzare
autonomamente progetti e preventivi. Il software consente
di disegnare, quotare e preventivare i nostri prodotti, e di
conformare e verificare il sistema fumario secondo le norme di
calcolo UNI 10641, UNI EN 13384-1 e UNI EN 13384-2.
Un software che non invecchia mai perch
è sempre aggiornabile
gratuitamente collegandosi al sito www.GBD.it nella sezione
PROGETTAZIONE>SOFTWARE.
Documenti disponibili con il software Per utilizzare al meglio
il software è possibile consultare il manuale di utilizzo dalla
barra menù del programma ?>Guida in linea. Nel manuale, in
formato PDF, sono presenti inoltre delle pratiche esercitazioni
per il dimensionamento dei principali sistemi fumari. Nella
sezione Progettazione>Software dal sito www.GBD.it, è
possibile scaricare i file singolarmente.
FIG. 1 -Schermata principale
Caratteristiche principali Dalla finestra principale si avvia la sessione di lavoro selezionando la voce Nuovo dove è possibile verificare,
disegnare, preventivare, stampare, salvare e modificare il vostro progetto. Selezionando la voce Apri è possibile richiamare un
progetto precedentemente salvato. Fig. 1
Calcolo Scheda per la verifica di dimensionamento del sistema secondo il metodo di calcolo selezionato, UNI 10641, UNI
EN 13384-1, UNI EN 13384-2, Fig. 2. É possibile esportare la relazione di calcolo in word,in versione ridotta o dettagliata.
Genera Disegno Scheda per generare il disegno del sistema fumario. Per realizzare un impianto dettagliato in base alle vostre esigenze,
è possibile eseguire il disegno manualmente selezionando le icone corrispondenti ai vari articoli. Fig. 3 Il programma permette di
calcolare velocemente gli ingombri dei gomiti nei disassamenti, Fig. 4.
Offerta Scheda per la preventivazione dell’impianto disegnato. In questa scheda vi è la possibilità di modificare ed introdurre
nuove voci per creare offerte o preventivi personalizzate/i, è possibile esportare il preventivo, con o senza prezzi, in Word o
in Excel. Il disegno elaborato pu
ò essere esportato in dxf per la personalizzazione in Autocad. Fig. 5
FIG. 2 - Schermata calcolo
FIG. 4 - Schermata disassamento
FIG. 3 - Schermata schema di montaggio e quote
FIG. 5 - Schermata preventivo
