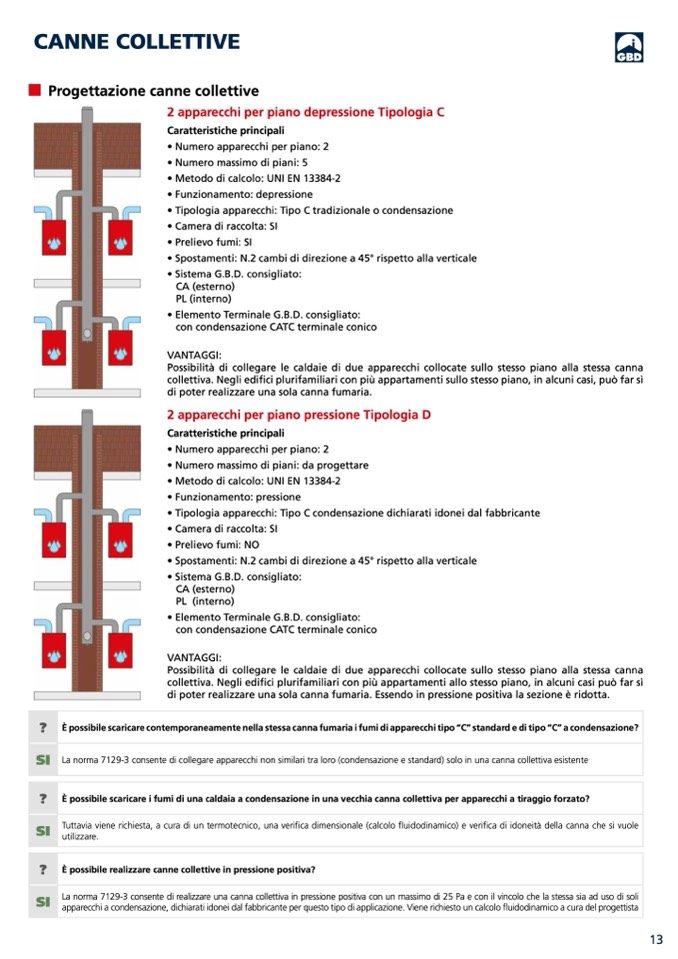

CANNE COLLETTIVE

Progettazione canne collettive

2 apparecchi per piano depressione Tipologia C

Caratteristiche principali

• Numero apparecchi per piano: 2

• Numero massimo di piani: 5

• Metodo di calcolo: UNI EN 13384-2

• Funzionamento: depressione

• Tipologia apparecchi: Tipo C tradizionale o condensazione

• Camera di raccolta: SI

• Prelievo fumi: SI

• Spostamenti: N.2 cambi di direzione a 45° rispetto alla verticale

• Sistema G.B.D. consigliato:

CA (esterno)

PL (interno)

• Elemento Terminale G.B.D. consigliato:

con condensazione CATC terminale conico

VANTAGGI:

Possibilità di collegare le caldaie di due apparecchi collocate sullo stesso piano alla stessa canna

collettiva. Negli edifici plurifamiliari con più appartamenti sullo stesso piano, in alcuni casi, può far sì

di poter realizzare una sola canna fumaria.

2 apparecchi per piano pressione Tipologia D

Caratteristiche principali

• Numero apparecchi per piano: 2

• Numero massimo di piani: da progettare

• Metodo di calcolo: UNI EN 13384-2

• Funzionamento: pressione

• Tipologia apparecchi: Tipo C condensazione dichiarati idonei dal fabbricante

• Camera di raccolta: SI

• Prelievo fumi: NO

• Spostamenti: N.2 cambi di direzione a 45° rispetto alla verticale

• Sistema G.B.D. consigliato:

CA (esterno)

PL (interno)

• Elemento Terminale G.B.D. consigliato:

con condensazione CATC terminale conico

VANTAGGI:

Possibilità di collegare le caldaie di due apparecchi collocate sullo stesso piano alla stessa canna

collettiva. Negli edifici plurifamiliari con più appartamenti allo stesso piano, in alcuni casi può far sì

di poter realizzare una sola canna fumaria. Essendo in pressione positiva la sezione è ridotta.

?

È possibile scaricare contemporaneamente nella stessa canna fumaria i fumi di apparecchi tipo “C” standard e di tipo “C” a condensazione?

SI

La norma 7129-3 consente di collegare apparecchi non similari tra loro (condensazione e standard) solo in una canna collettiva esistente

?

È possibile scaricare i fumi di una caldaia a condensazione in una vecchia canna collettiva per apparecchi a tiraggio forzato?

SI

Tuttavia viene richiesta, a cura di un termotecnico, una verifica dimensionale (calcolo fluidodinamico) e verifica di idoneità della canna che si vuole

utilizzare.

?

È possibile realizzare canne collettive in pressione positiva?

SI

La norma 7129-3 consente di realizzare una canna collettiva in pressione positiva con un massimo di 25 Pa e con il vincolo che la stessa sia ad uso di soli

apparecchi a condensazione, dichiarati idonei dal fabbricante per questo tipo di applicazione. Viene richiesto un calcolo

fluidodinamico a cura del progettista
