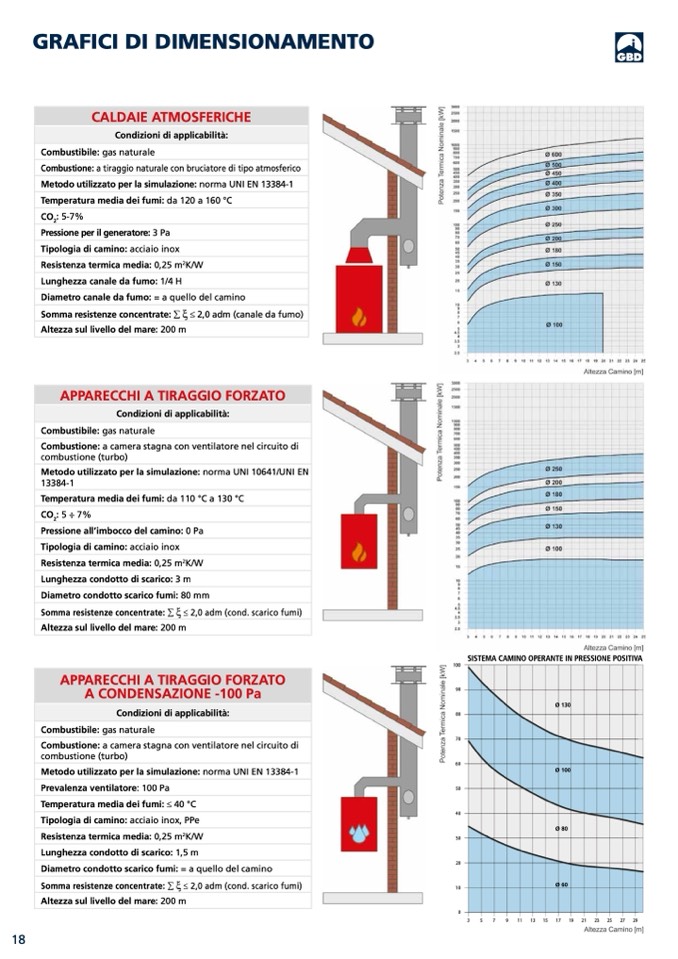

GRAFICI DI DIMENSIONAMENTO

CALDAIE ATMOSFERICHE

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: a tiraggio naturale con bruciatore di tipo atmosferico

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: da 120 a 160 °C

CO

2

: 5-7%

Pressione per il generatore: 3 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Diametro canale da fumo: = a quello del camino

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (canale da fumo)

Altezza sul livello del mare: 200 m

APPARECCHI A TIRAGGIO FORZATO

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: a camera stagna con ventilatore nel circuito di

combustione (turbo)

Metodo utilizzato per la simulazione: norma UNI 10641/UNI EN

13384-1

Temperatura media dei fumi: da 110 °C a 130 °C

CO

2

: 5 ÷ 7%

Pressione all’imbocco del camino: 0 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza condotto di scarico: 3 m

Diametro condotto scarico fumi: 80 mm

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (cond. scarico fumi)

Altezza sul livello del mare: 200 m

SISTEMA CAMINO OPERANTE IN PRESSIONE POSITIVA

Ø 130

Ø 100

Ø 80

APPARECCHI A TIRAGGIO FORZATO

A CONDENSAZIONE -100 Pa

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: a camera stagna con ventilatore nel circuito di

combustione (turbo)

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Prevalenza ventilatore: 100 Pa

Temperatura media dei fumi: ≤ 40 °C

Tipologia di camino: acciaio inox, PPe

Resistenza termica media: 0,25 m

2

K/W

Lunghezza condotto di scarico: 1,5 m

Diametro condotto scarico fumi: = a quello del camino

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (cond. scarico fumi)

Altezza sul livello del mare: 200 m

Ø 60

18
