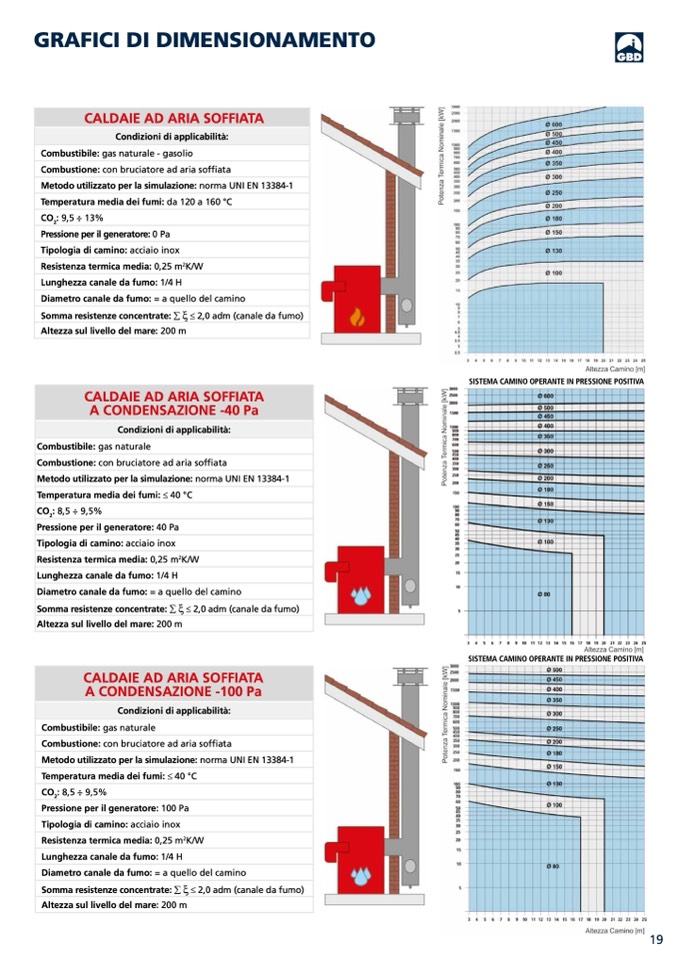

GRAFICI DI DIMENSIONAMENTO

CALDAIE AD ARIA SOFFIATA

Condizioni di applicabilità:

Combustibile: gas naturale - gasolio

Combustione: con bruciatore ad aria soffiata

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: da 120 a 160 °C

CO

2

: 9,5 ÷ 13%

Pressione per il generatore: 0 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Diametro canale da fumo: = a quello del camino

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (canale da fumo)

Altezza sul livello del mare: 200 m

SISTEMA CAMINO OPERANTE IN PRESSIONE POSITIVA

CALDAIE AD ARIA SOFFIATA

A CONDENSAZIONE -40 Pa

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: con bruciatore ad aria soffiata

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: ≤ 40 °C

CO

2

: 8,5 ÷ 9,5%

Pressione per il generatore: 40 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Diametro canale da fumo: = a quello del camino

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (canale da fumo)

Altezza sul livello del mare: 200 m

SISTEMA CAMINO OPERANTE IN PRESSIONE POSITIVA

CALDAIE AD ARIA SOFFIATA

A CONDENSAZIONE -100 Pa

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: con bruciatore ad aria soffiata

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: ≤ 40 °C

CO

2

: 8,5 ÷ 9,5%

Pressione per il generatore: 100 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Diametro canale da fumo: = a quello del camino

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (canale da fumo)

Altezza sul livello del mare: 200 m
