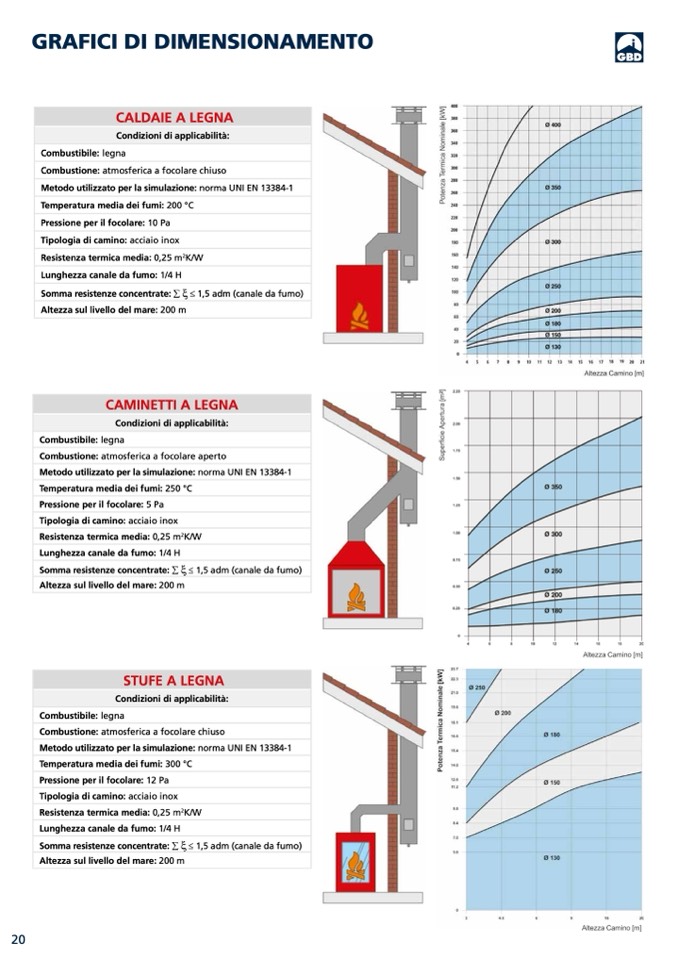

GRAFICI DI DIMENSIONAMENTO

CALDAIE A LEGNA

Condizioni di applicabilità:

Combustibile: legna

Combustione: atmosferica a focolare chiuso

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: 200 °C

Pressione per il focolare: 10 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Somma resistenze concentrate: ∑

ξ ≤ 1,5 adm (canale da fumo)

Altezza sul livello del mare: 200 m

CAMINETTI A LEGNA

Condizioni di applicabilità:

Combustibile: legna

Combustione: atmosferica a focolare aperto

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: 250 °C

Pressione per il focolare: 5 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Somma resistenze concentrate: ∑

ξ ≤ 1,5 adm (canale da fumo)

Altezza sul livello del mare: 200 m

STUFE A LEGNA

Condizioni di applicabilità:

Combustibile: legna

Combustione: atmosferica a focolare chiuso

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: 300 °C

Pressione per il focolare: 12 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,25 m

2

K/W

Lunghezza canale da fumo: 1/4 H

Somma resistenze concentrate: ∑

ξ ≤ 1,5 adm (canale da fumo)

Altezza sul livello del mare: 200 m

20
