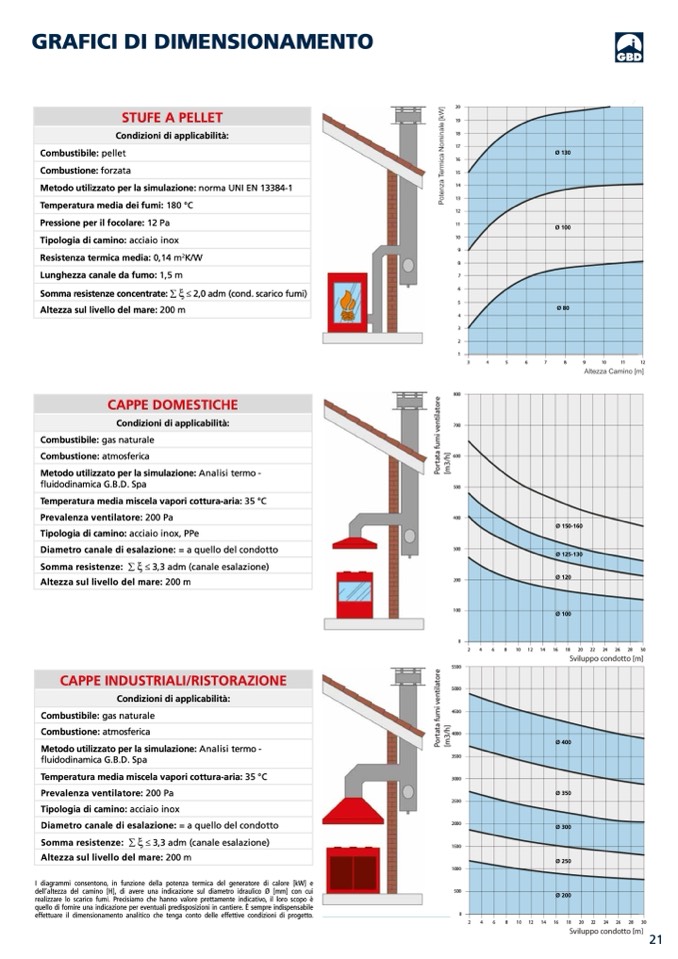

GRAFICI DI DIMENSIONAMENTO

STUFE A PELLET

Condizioni di applicabilità:

Combustibile: pellet

Combustione: forzata

Metodo utilizzato per la simulazione: norma UNI EN 13384-1

Temperatura media dei fumi: 180 °C

Pressione per il focolare: 12 Pa

Tipologia di camino: acciaio inox

Resistenza termica media: 0,14 m

2

K/W

Lunghezza canale da fumo: 1,5 m

Somma resistenze concentrate: ∑

ξ ≤ 2,0 adm (cond. scarico fumi)

Altezza sul livello del mare: 200 m

Ø 130

Ø 100

Ø 80

CAPPE DOMESTICHE

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: atmosferica

Metodo utilizzato per la simulazione: Analisi termo -

fluidodinamica G.B.D. Spa

Temperatura media miscela vapori cottura-aria: 35 °C

Prevalenza ventilatore: 200 Pa

Tipologia di camino: acciaio inox, PPe

Diametro canale di esalazione: = a quello del condotto

Somma resistenze: ∑

ξ ≤ 3,3 adm (canale esalazione)

Altezza sul livello del mare: 200 m

CAPPE INDUSTRIALI/RISTORAZIONE

Condizioni di applicabilità:

Combustibile: gas naturale

Combustione: atmosferica

Metodo utilizzato per la simulazione: Analisi termo -

fluidodinamica G.B.D. Spa

Temperatura media miscela vapori cottura-aria: 35 °C

Prevalenza ventilatore: 200 Pa

Tipologia di camino: acciaio inox

Diametro canale di esalazione: = a quello del condotto

Somma resistenze: ∑

ξ ≤ 3,3 adm (canale esalazione)

Altezza sul livello del mare: 200 m

I diagrammi consentono, in funzione della potenza termica del generatore di calore [kW] e

dell’altezza del camino [H], di avere una indicazione sul diametro idraulico Ø [mm] con cui

realizzare lo scarico fumi. Precisiamo che hanno valore prettamente indicativo, il loro scopo è

quello di fornire una indicazione per eventuali predisposizioni in cantiere. È sempre indispensabile

effettuare il dimensionamento analitico che tenga conto delle effettive condizioni di progetto.

Ø 150-160

Ø 125-130

Ø 120

Ø 100

Ø 400

Ø 350

Ø 300

Ø 250

Ø 200

21
