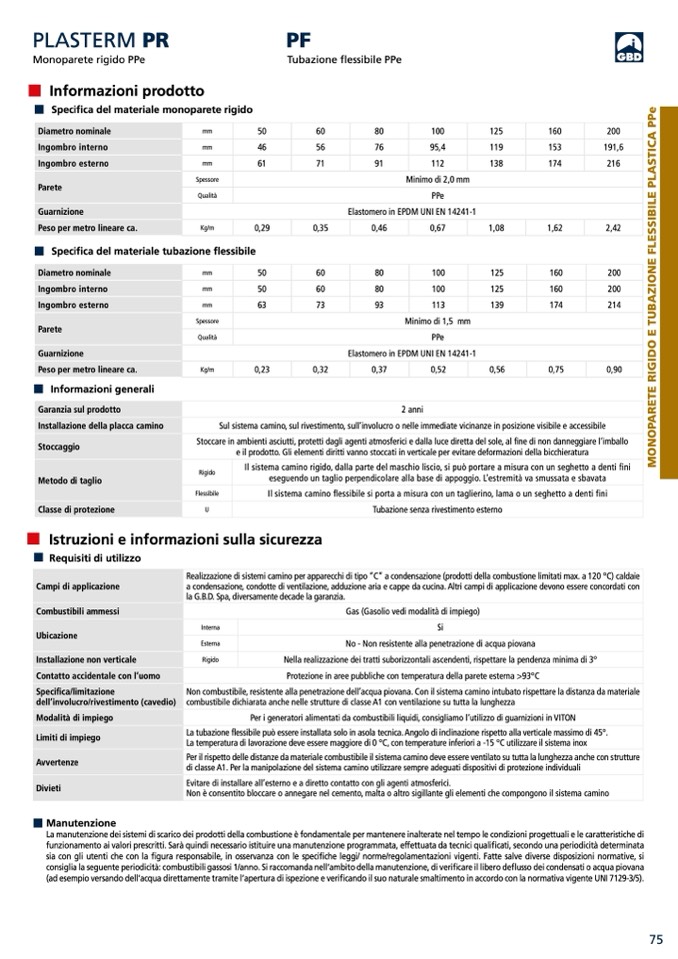

PLASTERM PR
Monoparete rigido PPe
Informazioni prodotto
Specifica del materiale monoparete rigido
Specifica del materiale tubazione flessibile
Informazioni generali
PF
Tubazione flessibile PPe
Diametro nominale
mm
50
60
80
100
125
160
200
Ingombro interno
mm
46
56
76
95,4
119
153
191,6
Ingombro esterno
mm
61
71
91
112
138
174
216
Parete
Spessore
Minimo di 2,0 mm
Qualità
PPe
Guarnizione
Elastomero in EPDM UNI EN 14241-1
Peso per metro lineare ca.
Kg/m
0,29
0,35
0,46
0,67
1,08
1,62
2,42
Diametro nominale
mm
50
60
80
100
125
160
200
Ingombro interno
mm
50
60
80
100
125
160
200
Ingombro esterno
mm
63
73
93
113
139
174
214
Parete
Spessore
Minimo di 1,5 mm
Qualità
PPe
Guarnizione
Elastomero in EPDM UNI EN 14241-1
Peso per metro lineare ca.
Kg/m
0,23
0,32
0,37
0,52
0,56
0,75
0,90
Garanzia sul prodotto
2 anni
Installazione della placca camino
Sul sistema camino, sul rivestimento, sull’involucro o nelle immediate vicinanze in posizione visibile e accessibile
Stoccaggio
Stoccare in ambienti asciutti, protetti dagli agenti atmosferici e dalla luce diretta del sole, al fine di non danneggiare l’imballo
e il prodotto. Gli elementi diritti vanno stoccati in verticale per evitare deformazioni della bicchieratura
Metodo di taglio
Rigido
Il sistema camino rigido, dalla parte del maschio liscio, si può portare a misura con un seghetto a denti fini
eseguendo un taglio perpendicolare alla base di appoggio. L’estremità va smussata e sbavata
Flessibile
Il sistema camino flessibile si porta a misura con un taglierino, lama o un seghetto a denti fini
Classe di protezione
U
Tubazione senza rivestimento esterno
Istruzioni e informazioni sulla sicurezza
Requisiti di utilizzo
Campi di applicazione
Realizzazione di sistemi camino per apparecchi di tipo “C” a condensazione (prodotti della combustione limitati max. a 120 °C) caldaie
a condensazione, condotte di ventilazione, adduzione aria e cappe da cucina. Altri campi di applicazione devono essere concordati con
la G.B.D. Spa, diversamente decade la garanzia.
Combustibili ammessi
Gas (Gasolio vedi modalità di impiego)
Ubicazione
Interna
Si
Esterna
No - Non resistente alla penetrazione di acqua piovana
Installazione non verticale
Rigido
Nella realizzazione dei tratti suborizzontali ascendenti, rispettare la pendenza minima di 3°
Contatto accidentale con l’uomo
Protezione in aree pubbliche con temperatura della parete esterna >93°C
Specifica/limitazione
dell’involucro/rivestimento (cavedio)
Non combustibile, resistente alla penetrazione dell’acqua piovana. Con il sistema camino intubato rispettare la distanza da materiale
combustibile dichiarata anche nelle strutture di classe A1 con ventilazione su tutta la lunghezza
Modalità di impiego
Per i generatori alimentati da combustibili liquidi, consigliamo l’utilizzo di guarnizioni in VITON
Limiti di impiego
La tubazione flessibile può essere installata solo in asola tecnica. Angolo di inclinazione rispetto alla verticale massimo di 45°.
La temperatura di lavorazione deve essere maggiore di 0 °C, con temperature inferiori a -15 °C utilizzare il sistema inox
Avvertenze
Per il rispetto delle distanze da materiale combustibile il sistema camino deve essere ventilato su tutta la lunghezza anche con strutture
di classe A1. Per la manipolazione del sistema camino utilizzare sempre adeguati dispositivi di protezione individuali
Divieti
Evitare di installare all’esterno e a diretto contatto con gli agenti atmosferici.
Non è consentito bloccare o annegare nel cemento, malta o altro sigillante gli elementi che compongono il sistema camino
Manutenzione
La manutenzione dei sistemi di scarico dei prodotti della combustione è fondamentale per mantenere inalterate nel tempo le condizioni progettuali e le caratteristiche di
funzionamento ai valori prescritti. Sarà quindi necessario istituire una manutenzione programmata, effettuata da tecnici quali
ficati, secondo una periodicità determinata
sia con gli utenti che con la figura responsabile, in osservanza con le specifiche leggi/ norme/regolamentazioni vigenti. Fatte salve diverse disposizioni normative, si
consiglia la seguente periodicità: combustibili gassosi 1/anno. Si raccomanda nell’ambito della manutenzione, di veri
ficare il libero deflusso dei condensati o acqua piovana
(ad esempio versando dell’acqua direttamente tramite l’apertura di ispezione e verificando il suo naturale smaltimento in accordo con la normativa vigente UNI 7129-3/5).
