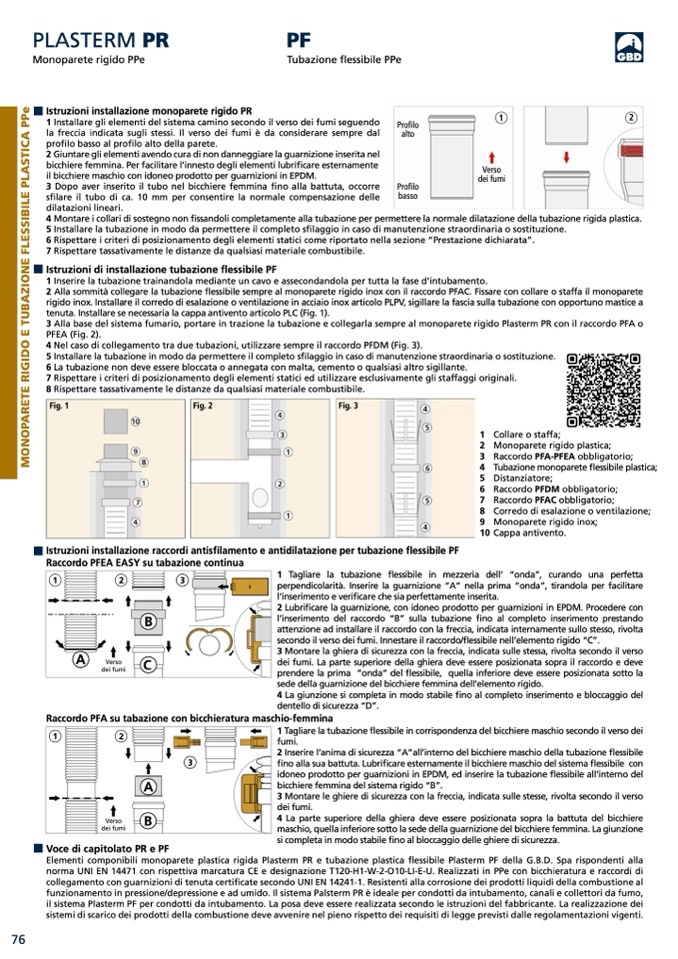

PLASTERM PR

PF

Monoparete rigido PPe

Tubazione flessibile PPe

Istruzioni installazione monoparete rigido PR

1 Installare gli elementi del sistema camino secondo il verso dei fumi seguendo

la freccia indicata sugli stessi. Il verso dei fumi è da considerare sempre dal

alto

profilo basso al profilo alto della parete.

2 Giuntare gli elementi avendo cura di non danneggiare la guarnizione inserita nel

bicchiere femmina. Per facilitare l’innesto degli elementi lubrificare esternamente

il bicchiere maschio con idoneo prodotto per guarnizioni in EPDM.

3 Dopo aver inserito il tubo nel bicchiere femmina fino alla battuta, occorre

sfilare il tubo di ca. 10 mm per consentire la normale compensazione delle

dilatazioni lineari.

4 Montare i collari di sostegno non fissandoli completamente alla tubazione per permettere la normale dilatazione della tubazione rigida plastica.

5 Installare la tubazione in modo da permettere il completo sfilaggio in caso di manutenzione straordinaria o sostituzione.

6 Rispettare i criteri di posizionamento degli elementi statici come riportato nella sezione “Prestazione dichiarata”.

7 Rispettare tassativamente le distanze da qualsiasi materiale combustibile.

Istruzioni di installazione tubazione flessibile PF

1 Inserire la tubazione trainandola mediante un cavo e assecondandola per tutta la fase d’intubamento.

2 Alla sommità collegare la tubazione flessibile sempre al monoparete rigido inox con il raccordo PFAC. Fissare con collare o staffa il monoparete

rigido inox. Installare il corredo di esalazione o ventilazione in acciaio inox articolo PLPV, sigillare la fascia sulla tubazione con opportuno mastice a

tenuta. Installare se necessaria la cappa antivento articolo PLC (Fig. 1).

3 Alla base del sistema fumario, portare in trazione la tubazione e collegarla sempre al monoparete rigido Plasterm PR con il raccordo PFA o

PFEA (Fig. 2).

4 Nel caso di collegamento tra due tubazioni, utilizzare sempre il raccordo PFDM (Fig. 3).

5 Installare la tubazione in modo da permettere il completo sfilaggio in caso di manutenzione straordinaria o sostituzione.

6 La tubazione non deve essere bloccata o annegata con malta, cemento o qualsiasi altro sigillante.

7 Rispettare i criteri di posizionamento degli elementi statici ed utilizzare esclusivamente gli staffaggi originali.

8 Rispettare tassativamente le distanze da qualsiasi materiale combustibile.

Fig. 1

Fig. 2

Fig. 3

Istruzioni installazione raccordi antisfilamento e antidilatazione per tubazione flessibile PF

Raccordo PFEA EASY su tabazione continua

1 Tagliare la tubazione flessibile in mezzeria dell’ “onda”, curando una perfetta

perpendicolarità. Inserire la guarnizione “A” nella prima “onda”, tirandola per facilitare

l’inserimento e verificare che sia perfettamente inserita.

2 Lubrificare la guarnizione, con idoneo prodotto per guarnizioni in EPDM. Procedere con

l’inserimento del raccordo “B” sulla tubazione fino al completo inserimento prestando

attenzione ad installare il raccordo con la freccia, indicata internamente sullo stesso, rivolta

secondo il verso dei fumi. Innestare il raccordo/flessibile nell’elemento rigido “C”.

3 Montare la ghiera di sicurezza con la freccia, indicata sulle stessa, rivolta secondo il verso

dei fumi. La parte superiore della ghiera deve essere posizionata sopra il raccordo e deve

prendere la prima “onda“ del flessibile, quella inferiore deve essere posizionata sotto la

sede della guarnizione del bicchiere femmina dell’elemento rigido.

4 La giunzione si completa in modo stabile fino al completo inserimento e bloccaggio del

dentello di sicurezza “D”.

Raccordo PFA su tabazione con bicchieratura maschio-femmina

1

2

3

1

2

3

B

A

B

Profilo

Profilo

basso

1

2

Verso

dei fumi

1 Collare o staffa;

2 Monoparete rigido plastica;

3 Raccordo PFA-PFEA obbligatorio;

4 Tubazione monoparete flessibile plastica;

5 Distanziatore;

6 Raccordo PFDM obbligatorio;

7 Raccordo PFAC obbligatorio;

8 Corredo di esalazione o ventilazione;

9 Monoparete rigido inox;

10 Cappa antivento.

M

O

N

O

P

A

R

E

T

E

R

I

G

I

D

O

E

T

U

B

A

Z

I

O

N

E

F

L

E

S

S

I

B

I

L

E

P

L

A

S

T

I

C

A

P

P

e

76

A

Verso

Verso

C

1

2

1

2

1 Tagliare la tubazione flessibile in corrispondenza del bicchiere maschio secondo il verso dei

fumi.

2 Inserire l’anima di sicurezza “A”all’interno del bicchiere maschio della tubazione flessibile

3

fino alla sua battuta. Lubrificare esternamente il bicchiere maschio del sistema flessibile con

idoneo prodotto per guarnizioni in EPDM, ed inserire la tubazione flessibile all’interno del

bicchiere femmina del sistema rigido “B”.

3 Montare le ghiere di sicurezza con la freccia, indicata sulle stesse, rivolta secondo il verso

dei fumi.

4 La parte superiore della ghiera deve essere posizionata sopra la battuta del bicchiere

maschio, quella inferiore sotto la sede della guarnizione del bicchiere femmina. La giunzione

si completa in modo stabile fino al bloccaggio delle ghiere di sicurezza.

dei fumi

dei fumi

C

Verso

B

Verso

dei fumi

dei fumi

Voce di capitolato PR e PF

A

A

B

3

Elementi componibili monoparete plastica rigida Plasterm PR e tubazione plastica flessibile Plasterm PF della G.B.D. Spa rispondenti alla

norma UNI EN 14471 con rispettiva marcatura CE e designazione T120-H1-W-2-O10-LI-E-U. Realizzati in PPe con bicchieratura e raccordi di

collegamento con guarnizioni di tenuta certificate secondo UNI EN 14241-1. Resistenti alla corrosione dei prodotti liquidi della combustione al

funzionamento in pressione/depressione e ad umido. Il sistema Palsterm PR

è ideale per condotti da intubamento, canali e collettori da fumo,

il sistema Plasterm PF per condotti da intubamento. La posa deve essere realizzata secondo le istruzioni del fabbricante. La realizzazione dei

sistemi di scarico dei prodotti della combustione deve avvenire nel pieno rispetto dei requisiti di legge previsti dalle regolamentazioni vigenti.
