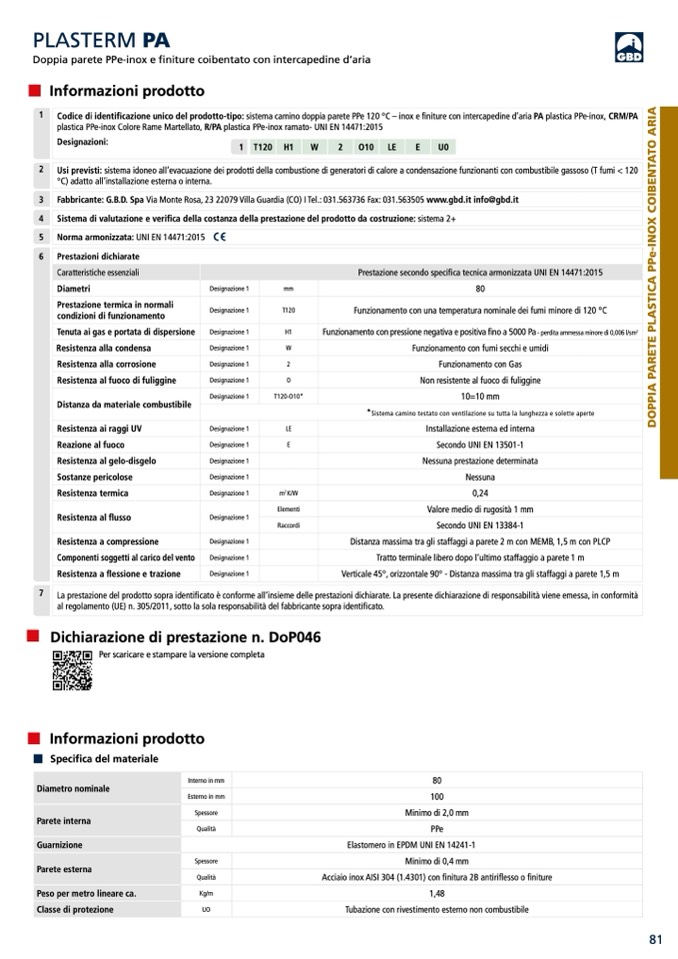

PLASTERM PA

Doppia parete PPe-inox e finiture coibentato con intercapedine d’aria

Informazioni prodotto

1

2

3

4

5

6

Codice di identificazione unico del prodotto-tipo: sistema camino doppia parete PPe 120 °C – inox e finiture con intercapedine d’aria PA plastica PPe-inox, CRM/PA

plastica PPe-inox Colore Rame Martellato, R/PA plastica PPe-inox ramato- UNI EN 14471:2015

Designazioni:

1

T120

H1

W

2

O10

LE

E

U0

Usi previsti: sistema idoneo all’evacuazione dei prodotti della combustione di generatori di calore a condensazione funzionanti con combustibile gassoso (T fumi < 120

°C) adatto all’installazione esterna o interna.

Fabbricante: G.B.D. Spa Via Monte Rosa, 23 22079 Villa Guardia (CO) I Tel.: 031.563736 Fax: 031.563505 www.gbd.it info@gbd.it

Sistema di valutazione e verifica della costanza della prestazione del prodotto da costruzione: sistema 2+

Norma armonizzata: UNI EN 14471:2015

Prestazioni dichiarate

Caratteristiche essenziali

Prestazione secondo specifica tecnica armonizzata UNI EN 14471:2015

Diametri

Designazione 1

mm

80

Prestazione termica in normali

condizioni di funzionamento

Designazione 1

T120

Funzionamento con una temperatura nominale dei fumi minore di 120 °C

Tenuta ai gas e portata di dispersione

Designazione 1

H1

Funzionamento con pressione negativa e positiva fino a 5000 Pa - perdita ammessa minore di 0,006 l/sm

2

Resistenza alla condensa

Designazione 1

W

Funzionamento con fumi secchi e umidi

Resistenza alla corrosione

Designazione 1

2

Funzionamento con Gas

Resistenza al fuoco di fuliggine

Designazione 1

O

Non resistente al fuoco di fuliggine

Distanza da materiale combustibile

Designazione 1

T120-O10*

10=10 mm

*Sistema camino testato con ventilazione su tutta la lunghezza e solette aperte

Resistenza ai raggi UV

Designazione 1

LE

Installazione esterna ed interna

Reazione al fuoco

Designazione 1

E

Secondo UNI EN 13501-1

Resistenza al gelo-disgelo

Designazione 1

Nessuna prestazione determinata

Sostanze pericolose

Designazione 1

Nessuna

Resistenza termica

Designazione 1

m

2

K/W

0,24

Resistenza al flusso

Designazione 1

Elementi

Valore medio di rugosità 1 mm

Raccordi

Secondo UNI EN 13384-1

Resistenza a compressione

Designazione 1

Distanza massima tra gli staffaggi a parete 2 m con MEMB, 1,5 m con PLCP

Componenti soggetti al carico del vento

Designazione 1

Tratto terminale libero dopo l’ultimo staffaggio a parete 1 m

Resistenza a flessione e trazione

Designazione 1

Verticale 45°, orizzontale 90° - Distanza massima tra gli staffaggi a parete 1,5 m

La prestazione del prodotto sopra identificato è conforme all’insieme delle prestazioni dichiarate. La presente dichiarazione di responsabilità viene emessa, in conformità

al regolamento (UE) n. 305/2011, sotto la sola responsabilità del fabbricante sopra identificato.

7

Dichiarazione di prestazione n. DoP046

Per scaricare e stampare la versione completa

Informazioni prodotto

Specifica del materiale

Diametro nominale

Interno in mm

80

Esterno in mm

100

Parete interna

Spessore

Minimo di 2,0 mm

Qualità

PPe

Guarnizione

Elastomero in EPDM UNI EN 14241-1

Parete esterna

Spessore

Minimo di 0,4 mm

Qualità

Acciaio inox AISI 304 (1.4301) con finitura 2B antiriflesso o finiture

Peso per metro lineare ca.

Kg/m

1,48

Classe di protezione

UO

Tubazione con rivestimento esterno non combustibile

81
